XD型旋片式真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。入口壓力范圍：100Pa~100000Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。XD型旋片式真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機必須符合相關的標準。

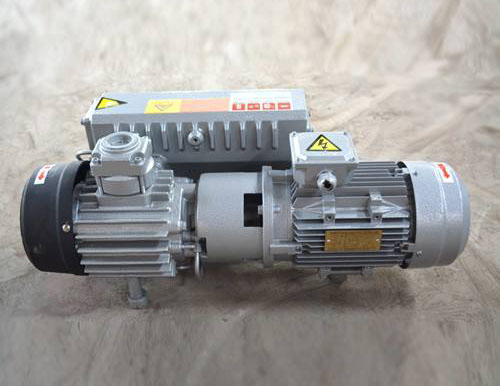

XD型旋片式真空泵

XD型旋片式真空泵的安裝方法

XD型旋片式真空泵安裝

XD型旋片式真空泵應水平安放。同于XD型旋片式真空泵運轉時幾乎沒有振動一般可不固定。泵底部減振墊塊上有公制螺孔用以固定泵，不要在地面上推拉泵，以免損壞減振墊塊。為保證XD型旋片式真空泵得到良好的冷卻，泵冷卻空氣進風口和出風口應距周圍物體30cm以上。為便于維修，建議在泵進氣口和排氣口前留0.4m的空隙。為方便放油可安裝帶放油盤的底座。發運的泵不帶油。安裝后，通過加油口緩慢注入所規定的真空泵油(見維護5.1)到油窗高度的3/4處。

XD型旋片式真空泵電氣連接

電氣接線必須由專業電工進行。應使用適當的電動機過載保護裝置。單相220V50HZ的XD型旋片式真空泵，必須保證電壓為220V±10%范圍內工作，如電壓低于220V，必須配交流電力穩壓器。不要常時間在低壓和高壓下工作，以免損壞電機。三相異步電動機接線完成后必須核對電動機旋向。電動機正確旋向為：從電動機尾部風扇端看電動機具軸的旋向為逆時針方向。檢查旋向時，吸氣口應打開或用橡膠板(厚度4mm以上)完全蓋住吸氣口，接通電源2~3秒。旋向正確的話，將在吸氣口感到強大的吸力或橡膠板被告緊緊吸住。如反向則對調三根電源線的中的任意二根。

注：泵長時間在錯誤旋向下運轉，將損壞。

XD型旋片式真空泵系統連接

進氣管截而尺寸應不小于吸氣口尺寸且盡可能短。螺紋連接處用樂泰515或鐵弗龍帶進行真空密封。如被抽氣體中含有灰塵雜時必須在泵進氣端安裝塵土過濾器。如有必要可接管排氣，排氣管應向下傾斜。

XD型旋片式真空泵起動

確定油位后可起動XD型旋片式真空泵。*次起動和每一次改變接線以后都必須核對旋向后方可起動真空泵。

XD型旋片式真空泵運轉

正常工作之前，宜關閉進氣管閥門，使XD型旋片式真空泵在極限壓力狀態下運轉15分鐘以上，這樣能有效地抽除氣體中的水蒸汽。電動機不宜頻繁啟動(宜低于6次/小時)，在斷續循環工作時建議在泵進氣管道上安裝電磁閥，在非工作階段關閉電磁閥使泵在極限壓力狀態下工作，這樣電動機消耗的功率不多，但能有效地保護真空泵。

注：1.正常運轉泵休、泵蓋等處表面溫度將超過70℃，勿用手觸摸。2.泵運轉時不能加油。

XD型真空泵極限壓力測量

極限壓力應直接在泵吸氣口用壓縮式真空計測量。泵使用、長期擱置后使用、換新油后使用都應封閉進氣口至少運轉1小時以后，使泵達到工作溫度和泵油充分脫氣后測量極限壓力。

XD旋片式真空泵的維護

真空泵油

XD型旋片式真空泵一般應使用符合SH0528-92標準規定的真空泵油。環境溫度在10℃~40℃時ISO~VG100粘度等級的真空泵油。環境溫度在0℃~10℃時使用ISO~VG32粘度等級的真空泵油。真空泵運轉時必須保證油位在油窗高度的1/2-4/5處。應經常檢查油位和油的污染情況(建議每周一次)。如油位過低應停泵加入合適的真空泵油至油窗高度的4/5處。如果油被污染油將發黑、乳化、變稠、應及時換油。

5.2XD型旋片式真空泵更換真空泵油及油過濾器

建議泵*次工作滿150小時后換油。以后每工作500小時換油。換油同時，應更換油過濾器。如果油受污染發黑、乳化、變稠應及時換油。并在加入新油之前清洗泵。

XD型旋片式真空泵清洗，換油步驟：

1、停XD型旋片式真空泵將熱油放掉。

2、XD型旋片式真空泵旋上放油塞運轉5~10秒。

3、將油放盡。

4、注入清洗用油(32號普通機械油)到油窗高度的3/4處。

5、運轉XD型旋片式真空泵5~10分鐘。

6、停XD型旋片式真空泵，將油放掉。如油尚不能達到要求，重復4、5步驟。

7、旋上放油塞運轉5~10鈔。

8、將油放盡。

9、注入規定的新真空泵油。
