耐酸堿襯氟磁力泵可作為卸酸泵,卸料泵,加藥泵,酸洗泵,酸循環泵,堿液泵

時間：2015/12/29 來源：浙江揚子江泵業有限公司

耐酸堿磁力泵又名氟塑料磁力泵，采用氟塑料模壓成型，利用永磁體實現無接觸間接傳動的一種化工流程泵�？捎米髁蛩彷斔捅�、硝酸泵、鹽酸泵、氫氟酸泵、磷酸泵、卸酸泵、卸料泵、加藥泵、酸洗泵、酸循環泵、酸循環泵、堿液泵。設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕性能極強等特點，廣泛適用于：化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗、無線電、科研機構、國防工業等單位抽送酸，堿液的抽送。

一、氟塑料磁力泵概述：
　　CQB型氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，氟塑料磁力泵，其過流部件全部采用氟塑料制造，設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕性能極強等特點，其性能達到世界同類產品的先進水平，已廣泛替代進口磁力泵。
CQB型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

二、氟塑料磁力泵產品特點：
CQB氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB氟塑料磁力泵可連續輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。適用溫度：-30℃-120℃。該系列磁力泵均可配備泵類用保護器，以防止機組空運轉或超負荷，造成泵內部件或配套電機損壞。

三、氟塑料磁力泵用途：
CQB磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便產品廣泛適用于：化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、酸洗、無線電、科研機構、國防工業等單位抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體。特別是易漏，易燃，易爆液體的抽送。選用配套防爆電機則更為理想。

適用溫度：-20°C至120°C。

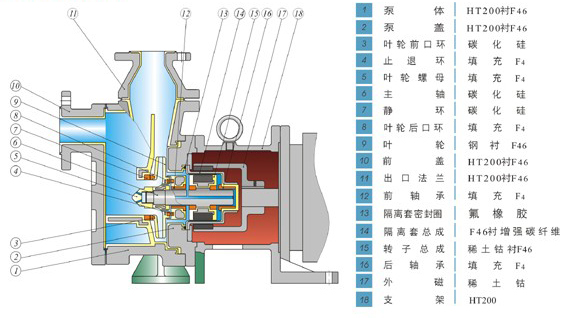

四、氟塑料磁力泵結構與材料

五、氟塑料磁力泵型號意義：

CQB65-50-160FL
CQB	磁力驅動的離心泵	F	過流部件材質為氟塑料合金
65	泵進口直徑是65mm	L	表示長支架帶底板
50	泵出口直徑是50mm	A	表示區分代號（第二代產品）
160	葉輪名義直徑是160mm	B	表示區分代號（第三代產品）

六、氟塑料磁力泵型號與參數：

短支架

型號	流量	揚程	效率	汽蝕余量	進口*出口	轉速	電機功率	整機質量
	m³/h	m	%	m	mm	r/min	kw	kg
CQB16-12-50F	*0.6	2	8	9	16×12	2900	0.025	5
	0.8	1.5	10
CQB15-15-65F	*0.8	3.2	16	6	15×15	2900	0.18	7
	1	2.8	18
CQB20-15-75F	1	7	20	6	20×15	2900	0.18	8
	*1.6	7	22
CQB25-20-100F	1	10.5	25	6	25×20	2900	0.37	12
	*2.5	10.5	28
CQB32-20-110F	4	13.5	30	6	32×20	2900	0.55	18
	*5.5	13	35
CQB40-25-120F	4	15	36	5	40×25	2900	0.75	35
	*6.3	15	42
	8	12	42
CQB40-40-100F	4	11	38	5	40×40	2900	0.55	20
	*6	11	43
	8	9	45
CQB40-40-125F	4	19	35	3.7	40×40	2900	1.1	40
	*6.5	17.5	42
	9	16	40
CQB50-32-125F	7	22	28	3.5	50×32	2900	1.5	45
	*12	20	42
	15	19	46
CQB50-32-125F	7	22	28	3.5	50×32	2900	2.2	70
	*12.5	20	42
	15	19	46
CQB50-32-160F	7	33	30	3.5	50×32	2900	4	90
	*12.5	32	39
	15	29	41
CQB65-50-150F	15	26	40	4	65×50	2900	4	100
	*20	25	48
	25	24	52
CQB65-50-160F	15	32	38	4	65×50	2900	4	100
	*17.5	32	40
	20	29	47
CQB65-50-180F	6	37	22	4	65×50	2900	5.5	120
	*8	36	28
	10	33	30
CQB65-40-250FB	15	82	35	4	65×40	2900	18.5	315
	*25	80	41
	30	75	44
CQB80-65-160FB	35	34	45	4	80×65	2900	11	285
	*50	32	60
	60	28	52
CQB80-50-250FB	35	82	45	5	80×50	2900	30	390
	*50	80	51
	60	75	53
CQB100-80-160FB	70	34	53	5	100×80	2900	18.5	260
	*100	32	58
	120	30	60
CQB100-65-200FB	70	52	55	4.5	100×65	2900	30	390
	*100	50	61
	120	46	64

長支架

型號	流量	揚程	效率	汽蝕余量	進口*出口	轉速	電機功率	整機質量
	m³	m	%	m	mm	r/min	kw	kg
CQB50-32-125FL	7	22	28	3.5	50×32	2900	2.2	105
	*12.5	20	42
	15	19	46
CQB50-32-160FL	7	33	30	3.5	50×32	2900	4	140
	*12.5	32	39
	15	29	41
CQB50-32-200FL	7	52	20	3.5	50×32	2900	7.5	210
	*12.5	50	31
	15	48	35
CQB65-50-160FL	15	33	41	4	65×50	2900	7.5	210
	*25	32	51
	30	29	55
CQB65-40-200FL	15	51	41	4	65×40	2900	11	250
	*25	50	48
	30	49	54
CQB80-65-160FL	35	34	45	4	80×65	2900	11	285
	*50	32	60
	60	28	52
CQB80-50-200FL	35	52	50	4	80×50	2900	18.5	320
	*50	50	60
	60	45	60
CQB100-80-160FL	70	34	53	5	100×80	2900	18.5	300
	*100	32	58
	120	30	60

注：1、*為標準規格;盡量選用與本表相同或相近的參數，若不在此表范圍內，本廠通過改進葉輪來實現。
2、使用工況點流量過小時出口應接回流管.

一、用途：
ZMD氟塑料自吸式磁力泵為公司推出新一代耐腐蝕自吸磁力泵,它不但集氟塑料磁力泵的優點于一身，而且大的功能是可以自吸、無泄漏，這是以往的所有氟塑料磁力泵不能達到的，因此，該系列泵一推出就受到了廣大用戶的歡迎。該系列泵可廣泛適用于化工、有色金屬冶煉、農藥、制酸制堿、造紙、酸洗工藝、稀土分離、電鍍、電子、化成箔、卸酸堿等行業或工作流程，是目前磁力泵品種中結構新穎的產品之一，且高效節能、安全實用。該泵的適用溫度：-20°C-100°C。
二、設計特點：
ZMD系列自吸式磁力泵，集合了磁力泵的所有優良特性，且大的優勢是可以自吸，自吸高度可達2-4米，充分結合了氟塑料自吸泵和氟塑料磁力泵的所有優點，既具有自吸功能，又取消了軸封，利用磁力偶合間接傳動，完全消除了滴漏的現象。
ZMD系列磁力驅動泵采用新合成材料制成的隔離套具有高強度的力學性能，徹底消除了一般磁力泵具有的磁渦流現象。采用獨特的后拉式結構，一人便可以很輕松地進行內部檢修和零件更換，無需拆卸管道，大大方便了日常的檢修和保養工作。
三、型號意義說明：

四、結構與材料：

五、性能參數表：

型號	流量（m³/h）	揚程（m）	電機功率（KW）	汽蝕余量（m）	口徑		效率（%）	重量（Kg）
型號	流量（m³/h）	揚程（m）	電機功率（KW）	汽蝕余量（m）	進口（mm）	出口（mm）	效率（%）	重量（Kg）
40ZMD-20F	6	20	2.2	3.0	40	25	33	110
40ZMD-25F	6	25	4	3.0			30	110
40ZMD-32F	6	32	4	3.0			29	110
50ZMD-20F	15	20	2.2	3.0	50	32	35	188
50ZMD-25F	15	25	4	3.0			41	188
50ZMD-32F	15	32	5.5	3.0			38	188
50ZMD-45F	15	48	7.5	3.5			48	200
65ZMD-25F	30	25	7.5	3.5	65	50	51	200
65ZMD-32F	30	32	7.5	3.5			52	200
65ZMD-45F	30	45	11	3.5			56	280
80ZMD-25F	60	25	11	3.5	80	65	58	280
80ZMD-32F	60	32	11	3.5			55	280
80ZMD-45F	50	45	18.5	4.5			52	240
注：若規格型號超出此范圍，我廠可根據用戶要求予以調整

六、自吸式磁力泵使用注意事項：

【1】安裝方法和連接要求：

    1、按基礎尺寸做好混凝土基礎，同時予埋好地腳螺栓。將機組放在基礎上，找正泵的水平，擰緊地腳螺栓。泵應盡可能靠近水池位置。
    2、泵的進液管管徑不得大于規定要求，且進液管總長不大于5m，在滿足要求的情況下，越短越好。進液管底部必須安裝濾網，防止過大的顆�；螂s物進入泵體后損壞葉輪或影響泵的工作，過濾面積應大于管路截面積的3-4倍。
    3、泵的出液管管路中必須裝有閥門，用以調節流量，使泵在規定的流量下工作，防止超量后使泵無法工作。出液管徑不得小于規定要求，在可能的情況下出液管徑越大越好。出液管總長必須大于進液管總長的1.5倍，在可能的情況下長一些好。
    4、不可將進液管道和出液管道的重量支承在泵的進出口法蘭上，應固定在各自的支架上。進出液管道連接的各部位必須緊密，不漏氣，否則會影響自吸功能和泵的正常運轉。

【2】使用方法和維護須知：
    1、自吸式磁力泵嚴禁輸送含有固體顆�；蚝捉Y晶的介質，不允許在關閉排放口的情況下作連續性運轉，需保持小的流量。
    2、安裝管道時，先接進口管，加滿液體后再接出口管。
    3、安裝完畢后，接上電源，用點動方式檢查泵轉動是否靈活，檢查電機轉向是否與轉向標志一致。
    4、將出口閥門打開約三分之一左右，即可啟動自吸泵（即開閥啟動），然后慢慢調節出口閥門，使泵能正常工作。
    5、輸液時，流量、揚程和自吸高度必須控制在規定范圍之內，不能相差太大，否則會引起吸空現象，使泵不能正常工作。
    6、自吸泵在工作上，不允許產生吸空現象，一旦產生吸空，必須重新引流灌液才能自吸。因此，用戶必須有控制低液位的裝置或派專人看管，以防止水池內的介質被吸空。
    7、自吸泵不能輸送會產生大量氣泡的介質，也不能輸送氣液混合介質。
    8、在輸送含易結晶的介質時，若有一段時間停泵不用，必須沖洗泵腔，不得殘留結晶介質，防止結晶后泵再啟動時造成損壞；再次使用時，按要求加引液才能自吸。
    9、輸送一般無結晶介質時，若長時間停泵后再用，在啟動前檢查泵體內的液體是否充足，請補足后才能自吸。
    10、當泵放在液位以下環境中使用或代替管道泵使用時，不可配用空氣閥和緩沖閥，在此情況下，請將空氣閥和緩沖閥卸下即可。
    11、泵出口管道不得安裝止回閥，如有則須在止回閥下端設置放氣孔。
    12、自吸高度可安公式簡單算得：清水時自吸3m/介質密度=實際自吸高度。

質量保證與售后服務：
    一、我公司擁有目前較為完備的檢測設備及檢測技術，每臺設備出廠均按國家相關標準及企業標準進行檢測，并建立完整的產品檔案，定期跟蹤用戶使用情況，以確保用戶正常使用及產品的進一步完善。
    二、可根據用戶需要指派技術員免費上門服務，協助用戶安裝調試、培訓維修工；
    三、我公司產品質保期限為貨到需方14個月或產品開始使用后的壹年內（以先到者為準），質保期內可享受免費的維修服務，本廠實行3小時內答復用戶，48小時內為用戶提供解決方案，如因用戶使用不當造成的產品損壞（即人為因素損壞），我公司也可提供返廠免費維修服務，但需要收取更換配件的費用；
    四、我公司保證長期供應設備配件，質保期外的配件僅收取成本費；
