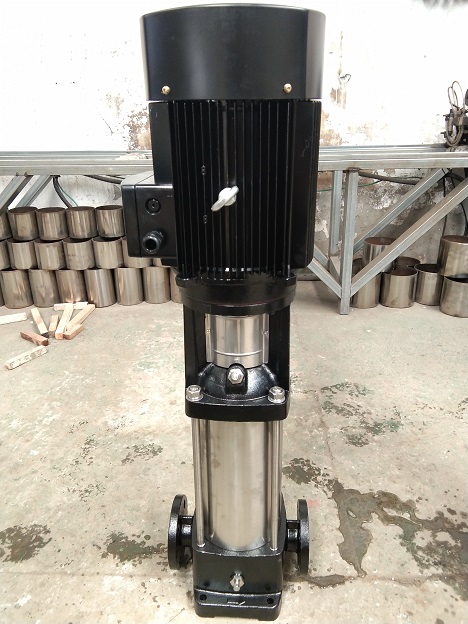

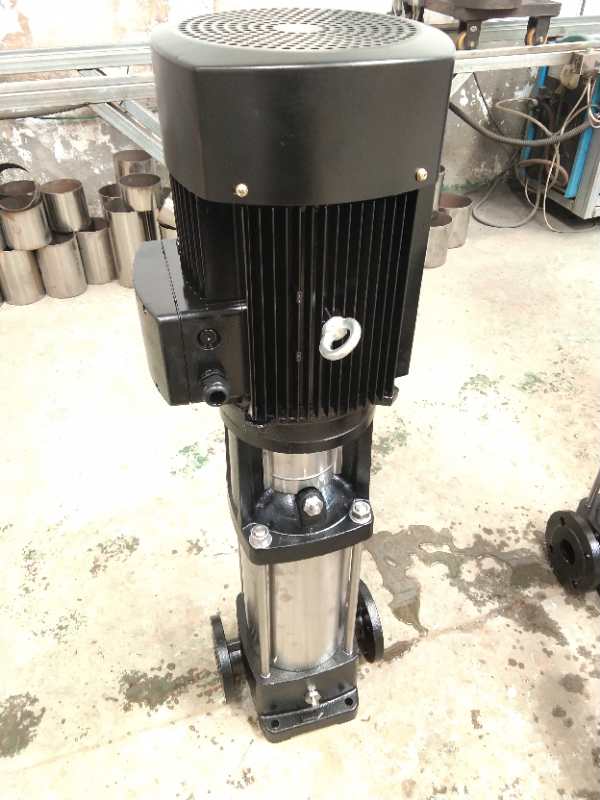

QDL輕型多級離心泵|輕型多級泵

冷熱清潔的，非易燃易爆并不含有固體顆粒或纖維的液體；

液體溫度：-15℃至+120℃

環境溫度：高+40℃

小入口壓力：根據NPSH曲線+小安全揚程量0.5米水頭。

說明書下載多級泵系列實物圖標牌合格證產品視頻

下一個[GDL型立式多級管道泵]上一個：[LG系列高層建筑給水泵]

輕型多級泵概述

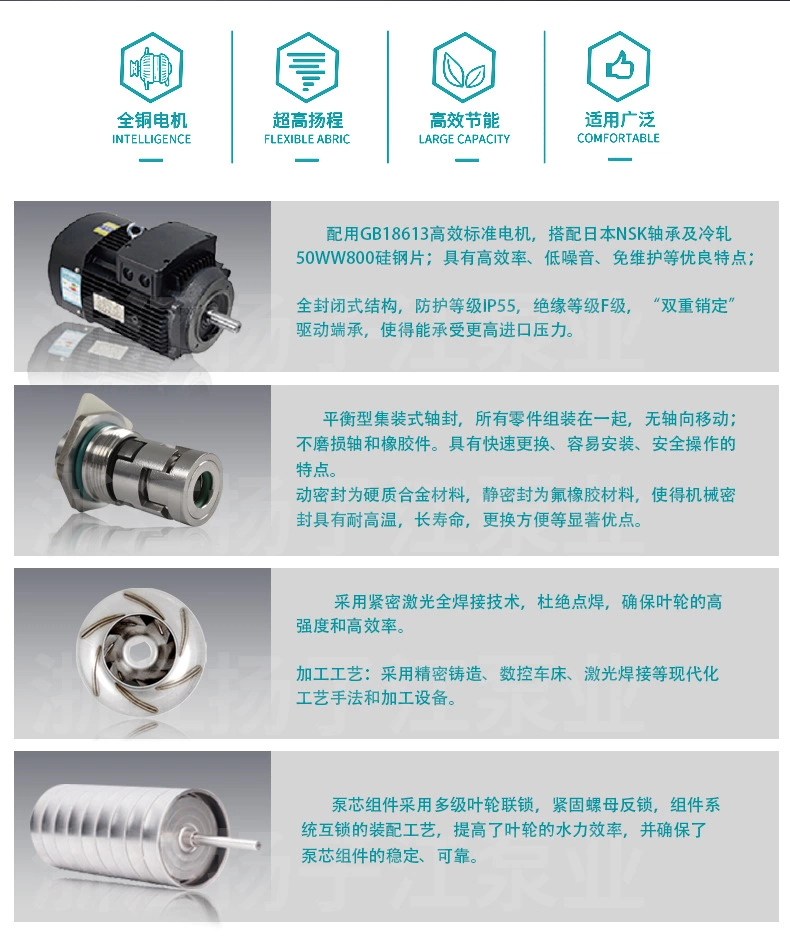

QDL輕型多級離心泵主要零部件如葉輪、導流器、泵軸、外圓筒用不銹鋼制造，QDL（N）系列所有過流部件均為不銹鋼制造，具有良好的耐腐蝕性能，采用硬質合金軸承及機械密封，剛性聯軸器傳動，具有體積小、重量輕、抗腐蝕、振動小、噪音低、占地面積小、使用壽命長，外形美觀等特點，特別是高效、節能等優點。

輕型多級泵工作條件

冷熱清潔的，非易燃易爆并不含有固體顆粒或纖維的液體；

液體溫度：-15℃至+120℃

環境溫度：高+40℃

小入口壓力：根據NPSH曲線+小安全揚程量0.5米水頭。

輕型多級泵應用范圍

普通型適合于液體傳輸，冷熱清潔水、軟化水的循環和增壓。不銹鋼型泵亦適用于微堿水、礦物質水、蒸餾水、游泳池水及其它含氯化物液體，但液體允許溫度需要降低。

輕型多級泵典型應用

市政供水及增壓，工業循環系統及加工系統，鍋爐給水及冷凝液系統，家庭供水，環保水處理，滲透分析系統，農業灌溉及脫水，工業廠房清洗及各種清洗工作（其它）許多專門用途

輕型多級泵型號意義

CDLF2輕型多級離心泵型號參數

當額定流值為2（m3/h）時，泵進出口徑為，法蘭型：PN25/DN25；管螺紋型：R1=1有1/4。流量范圍：0.8~3.4（m3/h）；揚程范圍：8.5~239（m）；功率范圍：0.37~3（kw）。

型號	配用電機(kw)	Q(m3/h)	0.8	1.2	1.6	2.0	2.4	3.0	3.4
CDLF2-2	0.37	H(m)	18.5	17	16	15	13.3	11	8.5
CDLF2-3	0.37		28	26	24	22	20	16.5	13
CDLF2-4	0.55		37	35	33	30	26.5	22	17.5
CDLF2-5	0.55		45.5	43	40	37	33	27	21.5
CDLF2-6	0.75		54.5	52	49	45	40	33	21.5
CDLF2-7	0.75		64	61	57	52	47	38	30.5
CDLF2-9	1.1		82	78	73	67	60.5	49.5	39
CDLF2-11	1.1		100	95	89	82	73	59	47
CDLF2-13	1.5		119	114	106	98	88	71	55.5
CDLF2-15	1.5		137	130	122	112	101	82	64.5
CDLF2-17	2.2		157	149	140	128	115	94	75
CDLF2-18	2.2		166	157	148	136	122	100	80
CDLF2-20	2.2		183	174	164	151	135	110	89
CDLF2-22	2.2		200	192	180	165	149	121	98
CDLF2-24	3		219	209	197	181	164	133	107
CDLF2-26	3		239	228	214	198	179	145	116

CDLF4多級離心泵型號參數

當額定流值為4（m3/h）時，泵進出口徑為，法蘭型：PN25/DN25；管螺紋型：R1=1有1/4。流量范圍：1.5~7（m3/h）；揚程范圍：8.5~210（m）；功率范圍：0.37~4（kw）。

型號	配用電機(kw)	Q(m3/h)	1.5	2	3	4	5	6	7
CDLF4-2	0.37	H(m)	18.5	18	16.8	15.3	13.5	11.8	8.5
CDLF4-3	0.55		28	27.5	26	21	21	18	13.3
CDLF4-4	0.75		37.5	36.5	34.5	32	28	24.5	18.5
CDLF4-5	1.1		46.5	45.5	43	40	35.5	30.5	23.5
CDLF4-6	1.1		55.5	54.5	51.5	18	43	37.5	28.5
CDLF4-7	1.5		65	63.5	60	56	50	43	33
CDLF4-8	1.5		74	72.5	69	64	58	50	37.5
CDLF4-10	2.2		93	91	86	80	72	62	47.5
CDLF4-12	2.2		112	109	103	96	86	74	57
CDLF4-14	3		132	129	121	112	101	88	68
CDLF4-16	3		151	147	139	129	116	101	78
CDLF4-18	4		171	167	157	145	131	114	88
CDLF4-19	4		180	176	166	153	139	121	93
CDLF4-20	4		190	186	175	161	146	127	98
CDLF4-22	4		210	205	193	178	161	140	108

CDLF8多級離心泵型號參數

當額定流值為8（m3/h）時，泵進出口徑為，法蘭型：PN25/DN40；管螺紋型：R1=2。流量范圍：4~12（m3/h）；揚程范圍：12.5~212（m）；功率范圍：0.75~7.5（kw）。

型號	配用電機(kw)	Q(m3/h)	4	5	6	7	8	9	10	11	12
CDLF8-2	0.75	H(m)	21	20	19.5	19	18	17	16	16	12.5
CDLF8-3	1.1		31	30	29.5	28.5	27	25.5	23.5	23.5	19
CDLF8-4	1.5		42	41	39.5	38	36	34	31.5	31.5	26
CDLF8-5	2.2		53.5	52	50	48	45	42.5	39.5	39.5	32
CDLF8-6	2.2		63.5	62	60	57	54	51	48	48	39
CDLF8-8	3		85	83	80	77	73	69	64.5	64.5	52
CDLF8-10	4		106	104	101	97	92	87	81	81	65
CDLF8-12	4		127	124	121	116	111	104	97	97	78
CDLF8-14	5.5		148	145	141	136	130	122	113	113	92
CDLF8-16	5.5		170	166	162	156	148	139	130	130	106
CDLF8-18	7.5		191	187	182	175	167	157	146	146	120
CDLF8-20	7.5		212	208	202	195	186	175	163	163	135

CDLF12多級離心泵型號參數

當額定流值為12（m3/h）時，泵進出口徑為，法蘭型：PN25/DN50；管螺紋型：R1=2。流量范圍：7~16（m3/h）；揚程范圍：14~217（m）；功率范圍：1.5~11（kw）。

型號	配用電機(kw)	Q(m3/h)	8	9	10	11	12	13	14	15	16
CDLF12-2	1.5	H(m)	23	23	22	21	20	19	17	16	14
CDLF12-3	2.2		35	34	33	31.5	30	28	26	24	21
CDLF12-4	3		46	45	44	42	40	37	34	31	28
CDLF12-5	3		58	57	55	53	50	47	43	39	35
CDLF12-6	4		70	68	66	63	60	56	52	47	42
CDLF12-7	5.5		82	80	77	74	70	66	61	55	49
CDLF12-8	5.5		94	91	88	84	80	75	70	63	56
CDLF12-9	5.5		106	103	100	96	91	85	79	72	64
CDLF12-10	7.5		118	115	111	106	101	95	88	80	72
CDLF12-12	7.5		141	137	133	127	121	114	106	96	86
CDLF12-14	11		165	160	155	148	141	133	124	112	100
CDLF12-16	11		189	184	178	170	162	152	142	129	115
CDLF12-18	11		213	208	202	193	183	172	160	145	130

CDLF16多級離心泵型號參數

當額定流值為16（m3/h）時，泵進出口徑為，法蘭型：PN25/DN50；管螺紋型：R1=2。流量范圍：8~22（m3/h）；揚程范圍：16~222（m）；功率范圍：2.2~15（kw）。

型號	配用電機(kw)	Q(m3/h)	7	10	12	14	16	18	20	22
CDLF16-2	2.2	H(m)	27.5	26	25	24	22	21	19	16
CDLF16-3	3		41.5	40	38	36.5	34	32	29	25
CDLF16-4	4		55	53	51	49	46	43	38	34
CDLF16-5	5.5		69	67	65	62	58	54	48	43
CDLF16-6	5.5		83	80	78	74	70	64	58	52
CDLF16-7	7.5		97	94	91	87	82	75.5	68	61
CDLF16-8	7.5		111	108	104	99	94	86.5	78	70
CDLF16-10	11		139	135	131	125	118	108	98	87
CDLF16-12	11		167	162	157	150	141	130	117	105
CDLF16-14	15		195	190	184	175	166	152	137	122
CDLF16-16	15		223	217	210	200	189	174	157	140

CDLF20多級離心泵型號參數

當額定流值為20（m3/h）時，泵進出口徑為，法蘭型：PN25/DN50；管螺紋型：R1=2。流量范圍：10~28（m3/h）；揚程范圍：6~234（m）；功率范圍：1.1~18.5（kw）。

型號	配用電機(kw)	Q(m3/h)	9	12	14	16	18	20	22	24	26	28
CDLF20-1	1.1	H(m)	14	13	12.5	12	11	10	9	8	7	6
CDLF20-2	2.2		28	26.5	26	25	24	23	22	20	18	15
CDLF20-3	4.0		41	39.5	39	38	37	35	33	30	27	27
CDLF20-4	5.5		55	53	52	51	49	47	44	41	37	33
CDLF20-5	5.5		68	66	64	62	60	58	55	50	45	40
CDLF20-6	7.5		82	79	77	75	73	70	66	61	55	49
CDLF20-7	7.5		96	93	91	89	86	82	77	71	65	58
CDLF20-8	11		110	107	105	102	99	84	89	82	75	67
CDLF20-10	11		137	134	131	128	124	118	111	103	95	85
CDLF20-12	15		165	162	158	154	149	142	133	124	114	102
CDLF20-14	15		193	189	185	180	174	166	156	145	133	119
CDLF20-17	18.5		235	230	225	219	212	202	190	177	162	145

CDLF32多級離心泵型號參數

當額定流值為32（m3/h）時，泵進出口徑為，法蘭型：PN25~40/DN65。流量范圍：16~40（m3/h）；揚程范圍：4~292（m）；功率范圍：1.5~30（kw）。

型號	配用電機(kw)	Q(m3/h)	16	20	24	28	32	36	40
CDLF32-1-1	1.5	H(m)	14	13	12	11	9	7	4
CDLF32-1	2.2		18	17	15	14	13	11	8
CDLF32-2-2	3.0		29	28	26	23	20	16	11
CDLF32-2	4.0		36	34	32	29	27	23	18
CDLF32-3-2	5.5		47	44	41	38	33	28	21
CDLF32-3	5.5		54	51	48	44	40	35	27
CDLF32-4-2	7.5		65	62	58	53	46	40	30
CDLF32-4	7.5		72	69	65	59	53	47	37
CDLF32-5-2	11		83	79	74	68	60	52	41
CDLF32-5	11		90	86	81	74	67	59	47
CDLF32-6-2	11		101	97	90	83	74	65	51
CDLF32-6	11		108	104	97	90	81	72	57
CDLF32-7-2	15		119	114	107	98	88	78	60
CDLF32-7	15		126	121	113	105	95	85	67
CDLF32-8-2	15		136	131	123	114	102	90	71
CDLF32-8	15		144	138	130	120	109	97	77
CDLF32-9-2	18.5		154	148	140	129	117	102	82
CDLF32-9	18.5		162	156	147	136	124	109	88
CDLF32-10-2	18.5		175	166	157	146	131	115	91
CDLF32-10	18.5		182	173	164	152	138	122	98
CDLF32-11-2	22		193	184	173	164	146	128	102
CDLF32-11	22		200	191	180	168	153	135	109
CDLF32-12-2	22		211	201	189	178	160	140	113
CDLF32-12	22		218	208	196	184	167	147	120
CDLF32-130-2	30		230	218	206	193	174	153	124
CDLF32-130	30		237	225	213	200	181	160	131
CDLF32-140-2	30		247	235	222	210	189	165	135
CDLF32-140	30		255	242	229	216	196	172	142
CDLF32-150-2	30		266	253	239	224	203	178	145
CDLF32-150	30		274	260	246	231	210	185	152
CDLF32-160-2	30		284	270	255	240	218	190	156
CDLF32-160	30		292	277	262	146	225	197	163

CDL45輕型多級泵性能表

型號	配用電機(kw)	Q(m3/h)	25	30	35	40	45	50	55
CDL45-10-1	3.0	H(m)	20	19	18	17	15	13	11
CDL45-10	4.0		24	23	22	21	19	18	16
CDL45-20-2	5.5		40	38	36	33	30	27	23
CDL45-20	7.5		48	46	44	42	39	35	31
CDL45-30-2	11		63	61	58	54	50	44	38
CDL45-30	11		71	69	66	63	58	53	47
CDL45-40-2	15		87	84	80	75	69	62	54
CDL45-40	15		95	92	88	84	78	71	62
CDL45-50-2	18.5		111	107	102	96	88	80	69
CDL45-50	18.5		119	115	110	105	97	88	78
CDL45-60-2	22		135	130	124	117	108	97	85
CDL45-60	22		143	138	132	125	116	106	93
CDL45-7-2	30		158	152	146	138	127	115	100
CDL45-7	30		166	161	154	146	135	124	109
CDL45-8-2	30		182	175	168	159	146	133	116
CDL45-8	30		190	184	176	167	154	141	124
CDL45-9-2	30		205	198	190	180	166	150	132
CDL45-9	37		214	207	198	188	174	159	140
CDL45-10-2	37		230	221	212	200	185	168	147
CDL45-10	37		238	230	220	209	193	177	155
CDL45-11-2	45		255	246	236	223	206	188	165
CDL45-11	45		263	225	244	232	214	196	173
CDL45-12-2	45		280	270	259	245	226	206	181
CDL45-12	45		289	280	268	255	236	216	190
CDL45-13-2	45		305	294	282	267	247	225	198

CDL64輕型多級泵性能表

型號	配用電機(kw)	Q(m3/h)	30	40	50	60	64	70	80
CDL64-1-1	4.0	H(m)	19	18	16	14	13	11	8
CDL64-1	5.5		27	25	23	21	20	18	15
CDL64-2-2	7.5		39	36	33	29	26	23	17
CDL64-2-1	11		46	44	40	36	34	30	24
CDL64-2	11		53	51	47	43	41	37	30
CDL64-3-2	15		66	62	56	50	47	41	32
CDL64-3-1	15		73	69	63	57	54	48	39
CDL64-3	18.5		80	76	70	64	61	55	46
CDL64-4-2	18.5		92	87	80	71	67	60	47
CDL64-4-1	22		100	94	87	78	74	67	54
CDL64-4	22		107	101	94	85	81	74	61
CDL64-5-2	30		121	114	105	95	90	80	64
CDL64-5-1	30		128	121	112	102	97	87	74
CDL64-5	30		136	129	119	109	104	94	78
CDL64-6-2	30		150	142	131	118	112	101	81
CDL64-6-1	37		157	149	138	125	119	108	88
CDL64-6	37		164	156	145	132	126	115	95
CDL64-7-2	37		179	169	156	141	134	121	99
CDL64-7-1	37		186	176	163	148	141	128	106
CDL64-7	45		193	183	170	155	148	135	112
CDL64-8-2	45		207	196	182	164	156	142	116
CDL64-8-1	45		215	203	189	171	163	149	123
