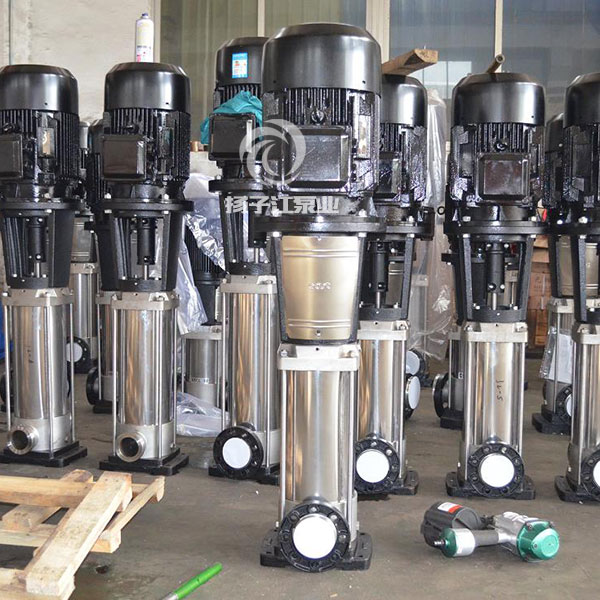

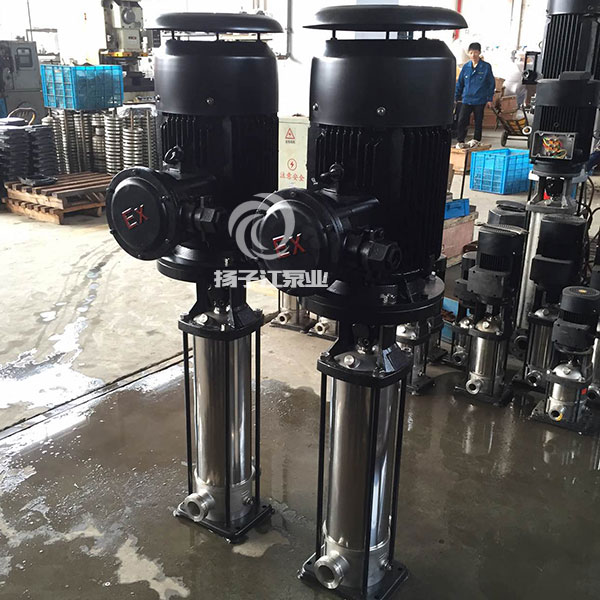

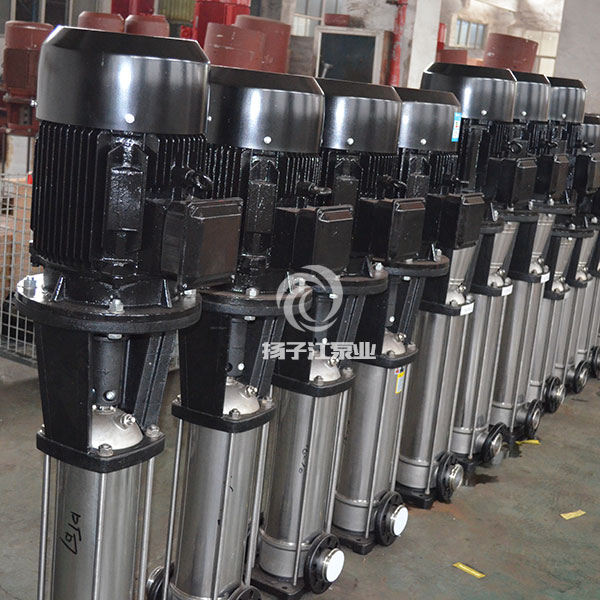

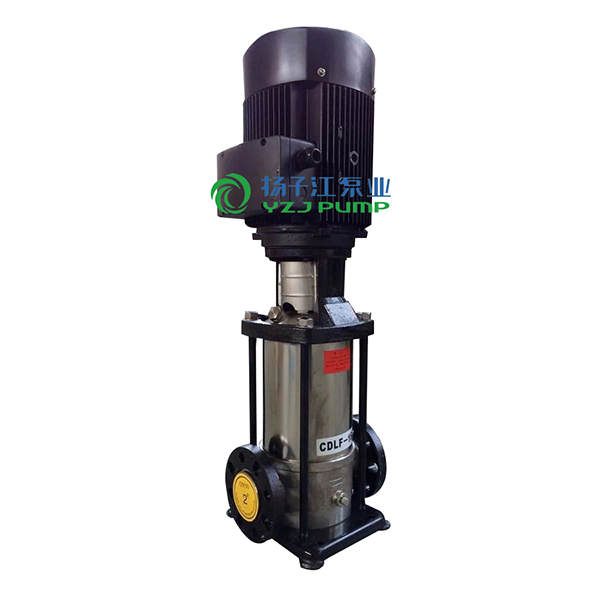

GDLW系列不銹鋼多級離心泵
供水系統： 水廠的過濾和輸送，水廠分區供水，主管增壓、高層建筑增壓、賓館增壓
工業： 工業用水增壓、流程水系統、清洗系統、高壓清洗系統、車輛清洗、消防系統
農業： 農田灌溉、土地灌溉、園林噴溉、滴溉
石油化工業： 原油輸送、機油、其他軟化水等
水處理： 高壓過濾系統、發滲透系統、電解、除鹽系統、蒸餾系統、分離器、游泳池清洗、除鹽游泳池水
其他輸送： 油和酒精、酸液、堿液、花生油、液壓油、橄欖油、含油的水
飲料食品業： 飲料食品業、酒、飲料、菜子油、玉米油、蘋果油、檸檬酸等
目錄
產品概述
GDLW（GDLF）系列不銹鋼多級離心泵，是本廠集汽車工業的冷拉擠壓技術與凸焊技術之工藝為一體，綜合現代化水泵行業之精髓，設計制造出具有高揚程、高效率、低噪音，耐輕度腐蝕及結構緊湊，占地小,重量輕，使用壽命長等特點的新型系列立式泵，該泵全系列分有8種規格，本泵參照執行JB/T6435.1-6435.2-92標準設計。
產品特點
該泵流量大可達80m3/h，出口壓力大可達2.4MPa，溫度-20℃-+150℃，而且維修簡單，中間腔體能被整體替換。啟動方便，通過旁路閥排氣，水力設計獨特，有多種連接方式，如橢圓形法蘭和DIN標準法蘭，及PJE和卡框連接和焊接等。
產品用途
供水系統： 水廠的過濾和輸送，水廠分區供水，主管增壓、高層建筑增壓、賓館增壓
工業： 工業用水增壓、流程水系統、清洗系統、高壓清洗系統、車輛清洗、消防系統
農業： 農田灌溉、土地灌溉、園林噴溉、滴溉
石油化工業： 原油輸送、機油、其他軟化水等
水處理： 高壓過濾系統、發滲透系統、電解、除鹽系統、蒸餾系統、分離器、游泳池清洗、除鹽游泳池水
其他輸送： 油和酒精、酸液、堿液、花生油、液壓油、橄欖油、含油的水
飲料食品業： 飲料食品業、酒、飲料、菜子油、玉米油、蘋果油、檸檬酸等
型號意義
例如：40GDLW（GDF）6-8×10
40-進出口通徑（40mm）
GDLW（GDLF）-輕型多級泵
6-設計流量（m3/h）
8-設計單級揚程（8m）
10-級數（10級）
性能參數
| 序號 | 型號 |
進出 口徑 |
流 量(m3/h) | 揚 程 (m) | 轉 速(r/min) |
效 率 (%) |
電機功率(KW) |
汽蝕 余量 |
重量 (kg) |
| 1 | 25GDL2-12×3 | 25 | 2 | 36 | 30 | 2900 | 1.1 | 1.7 | 58 |
| 2 | 25GDL2-12×4 | 48 | 1.1 | 62 | |||||
| 3 | 25GDL2-12×5 | 60 | 1.5 | 68 | |||||
| 4 | 25GDL2-12×6 | 72 | 1.5 | 72 | |||||
| 5 | 25GDL2-12×7 | 84 | 2.2 | 78 | |||||
| 6 | 25GDL2-12×8 | 96 | 2.2 | 82 | |||||
| 7 | 25GDL2-12×9 | 108 | 2.2 | 86 | |||||
| 8 | 25GDL2-12×10 | 120 | 3.0 | 98 | |||||
| 9 | 25GDL2-12×11 | 132 | 3.0 | 102 | |||||
| 10 | 25GDL2-12×12 | 144 | 3.0 | 106 | |||||
| 11 | 25GDL4-11×3 | 25 | 4 | 33 | 40 | 2900 | 1.1 | 1.7 | 58 |
| 12 | 25GDL4-11×4 | 44 | 1.5 | 65 | |||||
| 13 | 25GDL4-11×5 | 55 | 2.2 | 72 | |||||
| 14 | 25GDL4-11×6 | 66 | 2.2 | 76 | |||||
| 15 | 25GDL4-11×7 | 77 | 3.0 | 86 | |||||
| 16 | 25GDL4-11×8 | 88 | 3.0 | 90 | |||||
| 17 | 25GDL4-11×9 | 99 | 3.0 | 94 | |||||
| 18 | 25GDL4-11×10 | 110 | 4.0 | 110 | |||||
| 19 | 25GDL4-11×11 | 121 | 4.0 | 114 | |||||
| 20 | 25GDL4-11×12 | 132 | 4.0 | 118 | |||||
| 21 | 25GDL4-11×13 | 143 | 4.0 | 122 | |||||
| 22 | 40GDL6-12×3 | 40 | 6 | 36 | 52 | 2900 | 1.5 | 1.7 | 72 |
| 23 | 40GDL6-12×4 | 48 | 2.2 | 78 | |||||
| 24 | 40GDL6-12×5 | 60 | 2.2 | 82 | |||||
| 25 | 40GDL6-12×6 | 72 | 3.0 | 92 | |||||
| 26 | 40GDL6-12×7 | 84 | 3.0 | 96 | |||||
| 27 | 40GDL6-12×8 | 96 | 4.0 | 112 | |||||
| 28 | 40GDL6-12×9 | 108 | 4.0 | 116 | |||||
| 29 | 40GDL6-12×10 | 120 | 4.0 | 120 | |||||
| 30 | 40GDL6-12×11 | 132 | 5.5 | 140 | |||||
| 31 | 40GDL6-12×12 | 144 | 5.5 | 146 | |||||
| 32 | 50GDL12-15×2 | 50 | 12 | 30 | 56 | 2900 | 2.2 | 1.8 | 113 |
| 33 | 50GDL12-15×3 | 45 | 3.0 | 129 | |||||
| 34 | 50GDL12-15×4 | 60 | 4.0 | 149 | |||||
| 35 | 50GDL12-15×5 | 75 | 5.5 | 181 | |||||
| 36 | 50GDL12-15×6 | 90 | 5.5 | 190 | |||||
| 37 | 50GDL12-15×7 | 105 | 7.5 | 204 | |||||
| 38 | 50GDL12-15×8 | 120 | 7.5 | 212 | |||||
| 39 | 50GDL12-15×9 | 135 | 11 | 265 | |||||
| 40 | 50GDL12-15×10 | 150 | 11 | 273 | |||||
| 41 | 50GDL18-15×2 | 50 | 18 | 30 | 62 | 2900 | 3.0 | 1.8 | 122 |
| 42 | 50GDL18-15×3 | 45 | 4.0 | 142 | |||||
| 43 | 50GDL18-15×4 | 60 | 5.5 | 175 | |||||
| 44 | 50GDL18-15×5 | 75 | 7.5 | 189 | |||||
| 45 | 50GDL18-15×6 | 90 | 7.5 | 198 | |||||
| 46 | 50GDL18-15×7 | 105 | 11 | 252 | |||||
| 47 | 50GDL18-15×8 | 120 | 11 | 261 | |||||
| 48 | 50GDL18-15×9 | 135 | 15 | 280 | |||||
| 49 | 50GDL18-15×10 | 150 | 15 | 289 | |||||
| 50 | 65GDL24-12×2 | 65 | 24 | 44 | 65 | 2900 | 3.0 | 3.0 | 131 |
