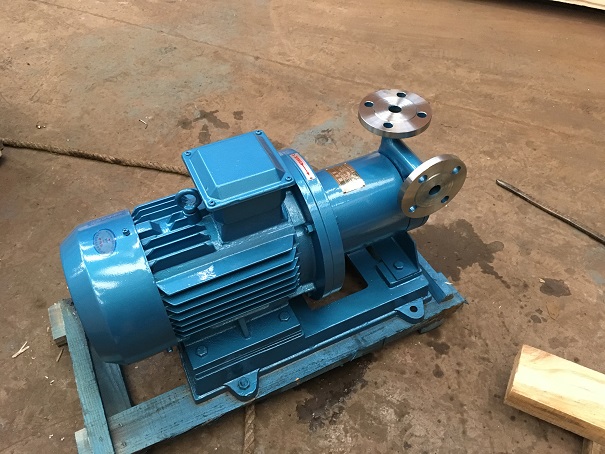

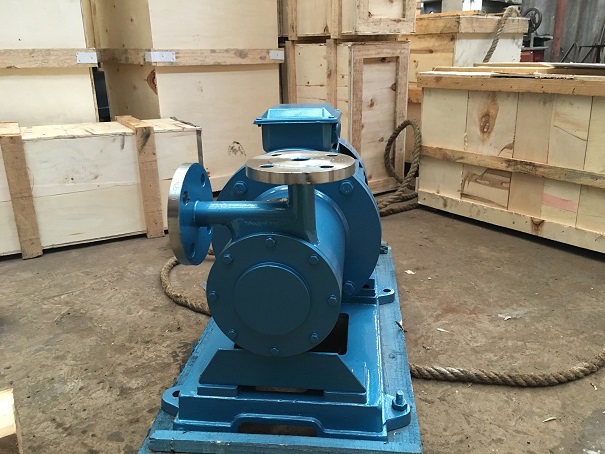

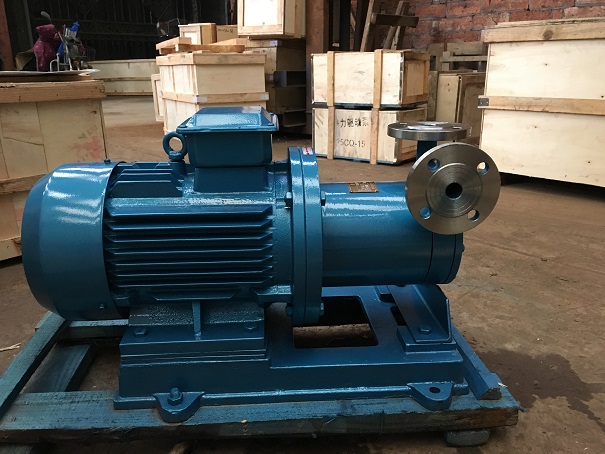

CWB型磁力旋渦泵
1、高揚程.小流量.比轉數一般小于40
2、結構簡單.體積小.重量輕
3、具有自潤滑回路.減小葉輪CWB型磁力驅動旋渦泵徑向力
4、采用懸臂葉片.減小葉輪徑向力
5、隨輸送介質介質黏度增加,泵的效率急劇下降,因而介質度因不大于5×10 -6 M 3 /S。
目錄
產品概述
CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于離心泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點，其性能達到國外同類產品的先進水平。
磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
型號意義

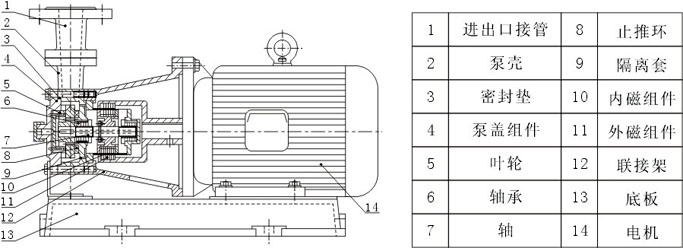

產品結構及特點
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構。國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。
性能參數
|
型號
|
額定值
|
吸入口直徑
（mm） |
配用電機功率
（KW） |
泵體材質
|
轉速
n (r/min) |
||
|
流量
Q （m3/h） |
揚程
H （m） |
汽蝕余量
（NPSH）r （m） |
|||||
|
C15W-50
|
0.36
|
50
|
3.3
|
15
|
0.55
|
不
銹 鋼 （1Cr18Ni9Ti) |
2900
|
|
C20W-20
|
0.72
|
20
|
4.3
|
20
|
0.25
|
||
|
C20W-50
|
1
|
50
|
4.3
|
20
|
2.2
|
||
|
C20W-60
|
0.72
|
60
|
4.3
|
20
|
2.2
|
||
|
C25W-25
|
1.44
|
25
|
4.3
|
25
|
0.55
|
||
|
C25W-50
|
2
|
50
|
4.8
|
25
|
2.2
|
||
|
C25W-60
|
1.44
|
60
|
4.8
|
25
|
2.2
|
||
|
C32W-50
|
2.88
|
50
|
4.8
|
32
|
3
|
||
|
C32W-75
|
2.88
|
75
|
5.3
|
32
|
3
|
||
|
C32W-120
|
2.88
|
120
|
6.3
|
32
|
4
|
||
|
C40W-150
|
5.4
|
150
|
6.8
|
40
|
7.5
|
||
|
C10WL-100
|
0.48
|
100
|
4.3
|
10
|
1.5
|
||
|
C10WL-110
|
0.24
|
110
|
4.3
|
10
|
1.5
|
||
|
C10WL-120
|
0.12
|
120
|
4.3
|
10
|
1.5
|
||
CWB型磁力驅動旋渦泵（簡稱磁力旋渦泵）是將永磁聯軸器的工作原理應用于旋渦泵的新產品，設計合理、工藝先進、具有全密封、無泄漏、低流量、高揚程、耐腐蝕的特點，其性能達到國外同類產品的先進水平。
CWB型磁力驅動旋渦泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴之弊病。
CWB型磁力驅動旋渦泵選用耐腐蝕、高強度的工程塑料、剛玉陶瓷，不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
CWB型磁力驅動旋渦泵是一種葉片泵。主要由葉輪、泵體和泵蓋組成。葉輪是一個圓盤，圓周上的葉片呈放射狀均勻排列。泵體和葉輪間形成環形流道，吸入口和排出口均在葉輪的外圓周處。吸入口與排出口之間有隔板，由此將吸入口和排出口隔離開。我們將泵內的液體分為兩部分：葉片間的液體和流道內的液體。當葉輪旋轉時，在離心力的作用下，葉輪內液體的圓周速度大于流道內液體的圓周速度，形成“環形流動”。又由于自吸入口至排出口液體跟著葉輪前進，這兩種運動的合成結果，就使液體產生與葉輪轉向相同的“縱向旋渦”。因而得到旋渦泵之名。
需要特別指出的是，液體質點在泵體流道內的圓周速度小于葉輪的圓周速度。在縱向旋渦過程中，液體質點多次進入葉輪葉片間，通過葉輪葉片把能量傳遞給流道內的液體質點。液體質點每經過一次葉片，就獲得一次能量。這也是相同葉輪外徑情況下，旋渦泵比其它葉片泵揚程高的原因。并不是所有液體質點都通過葉輪,隨著流量的增加，“環形流動”減弱。當流量為零時，“環形流動”強，揚程高。由于流道內液體是通過液體撞擊而傳遞能量。
產品特點
1.高揚程.小流量.比轉數一般小于40
2.結構簡單.體積小.重量輕
3.具有自潤滑回路.減小葉輪CWB型磁力驅動旋渦泵徑向力
4.采用懸臂葉片.減小葉輪徑向力
5.隨輸送介質介質黏度增加,泵的效率急劇下降,因而介質度因不大于5×10 -6 M 3 /S。
安裝使用與維護
安裝和使用
(一)磁力泵應水平安裝，不宜豎立，對于特殊要求垂直安裝的場合，電機務必朝上。
(二)當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
(三)泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
(四)檢查電機旋轉方向是否與磁力泵轉向標記一致。
(五)泵起動前先打開進出口閥門，待泵進入正常工作狀態后，再將排出閥調到所需開度。
(六)泵停止工作前，應先全開排出閥門，然后停機再關閉吸入管閥門。
使用注意事項
(一)因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成空載運轉。
(二)被輔送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
(三)泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
(四)被輸送的介質及其溫度應小于100℃，密度不大于1600kg/m3，粘度不大于5×10-6m2/S的不含硬顆粒和纖維的液體。
(五)對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
(六)磁力泵運行1500小時后，應拆檢軸承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5～1mm，葉輪軸向竄動1.5～2mm時，應更換軸承和軸向動環。
(七)本系列泵在使用時必須有專業人員進行安裝，安裝時必須有效接地，詳見接線圖。
(八)本系列泵內外聯軸器采用高性能永磁材料，可能對下列器件產生潛在危害，請將下列器件與本系列泵保持距離。如：心臟起博器、信用卡、磁卡、計算器、計算機磁盤、手表等。

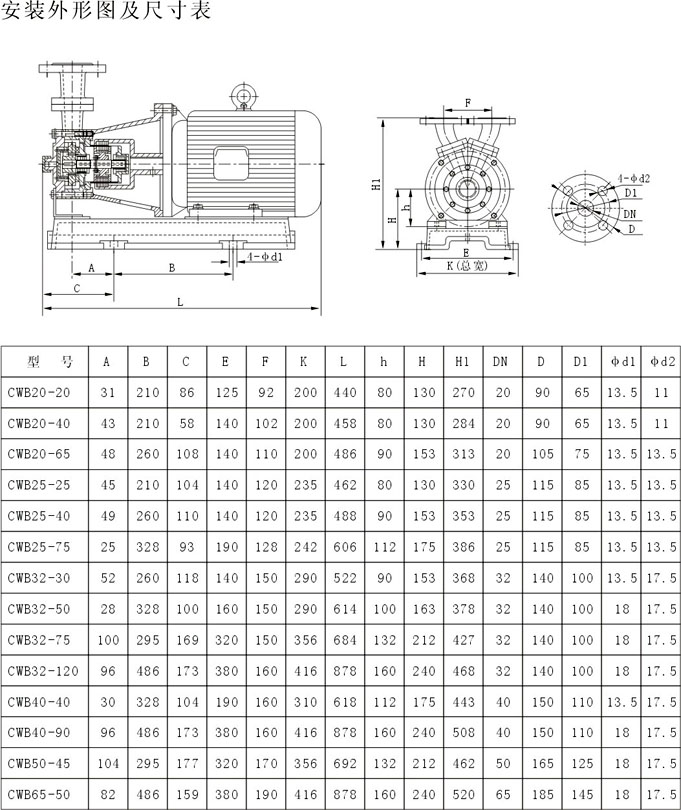

安裝尺寸
