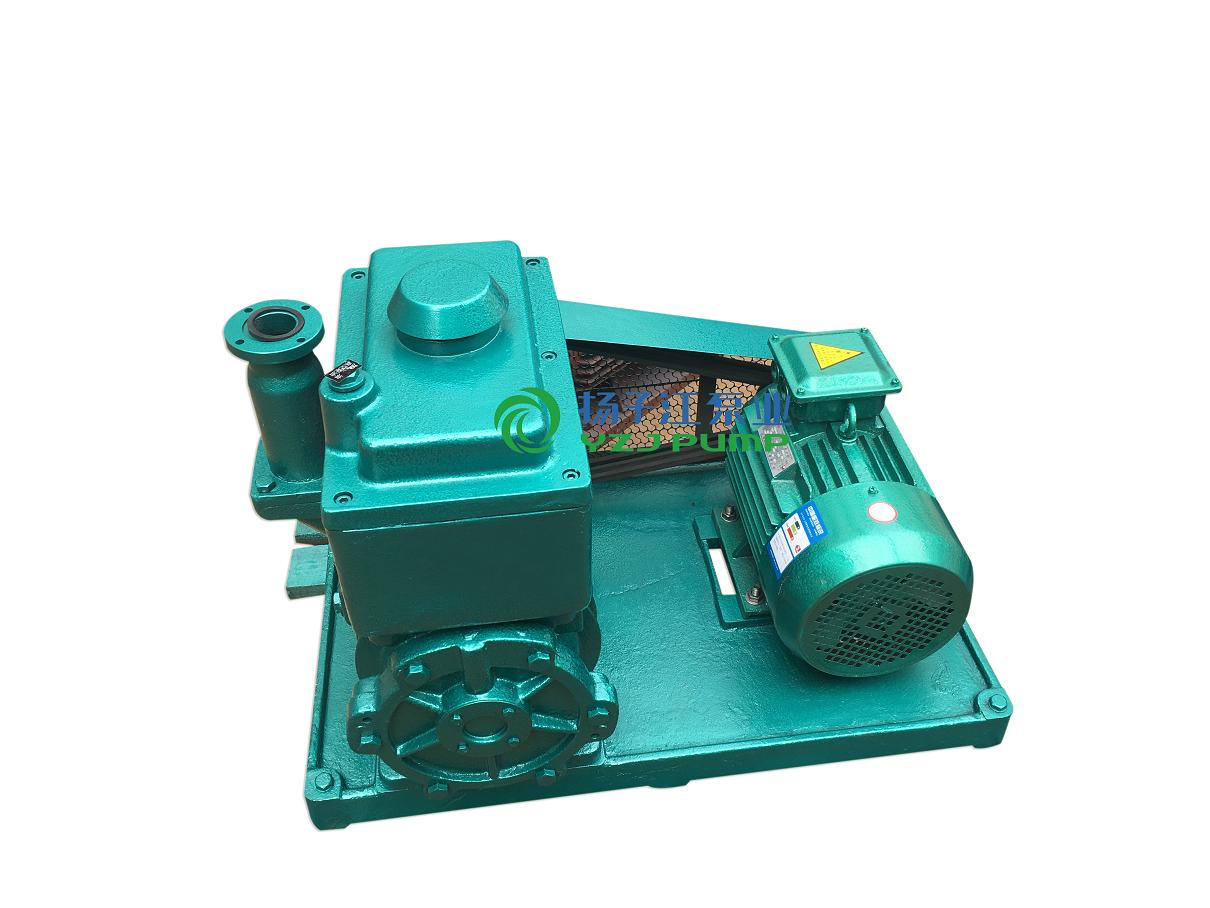

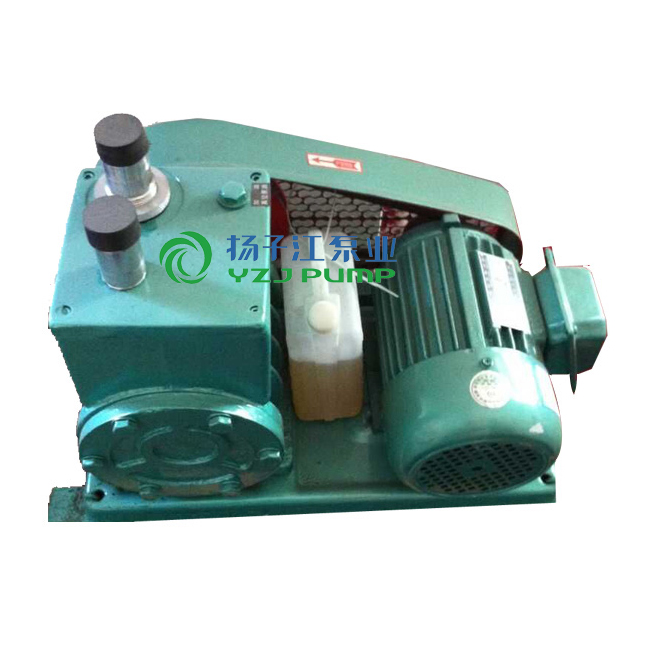

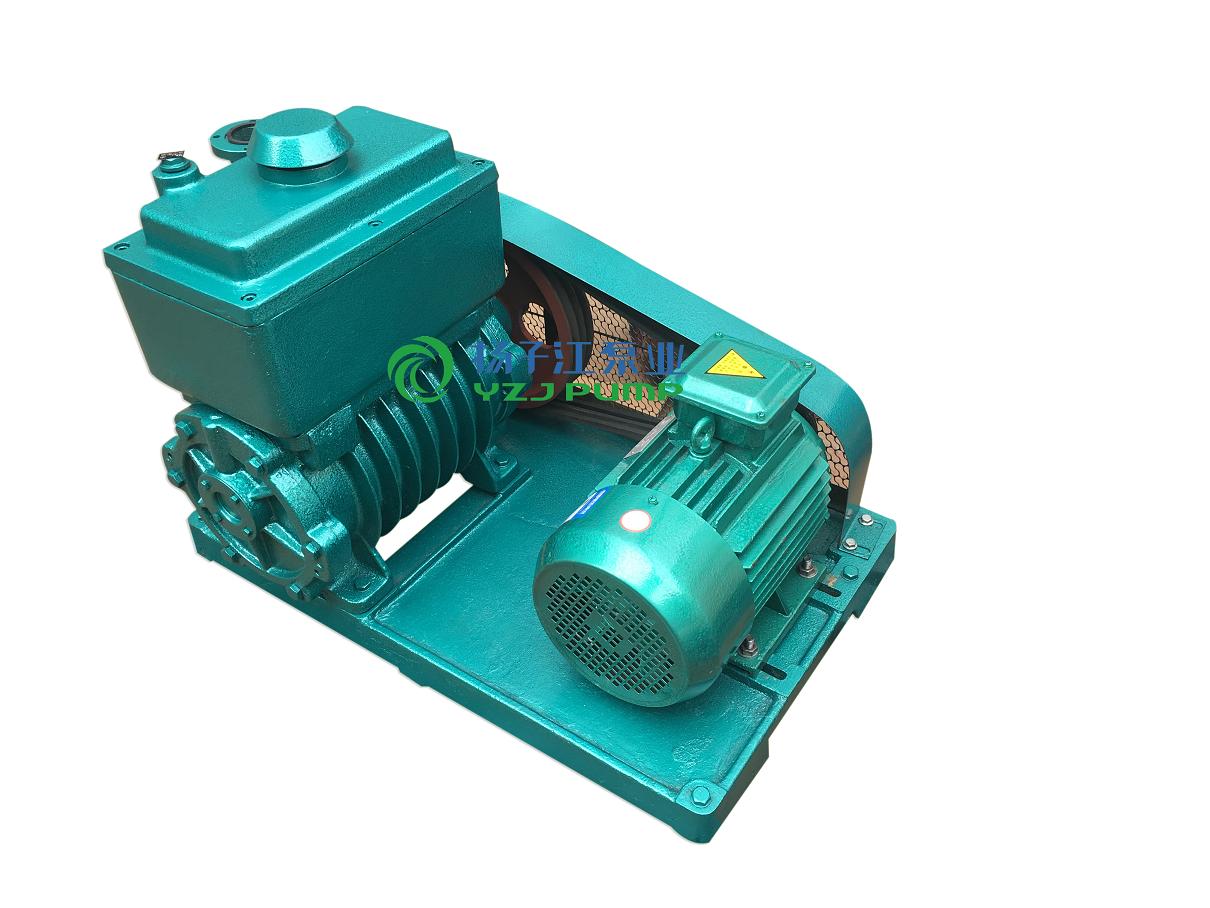

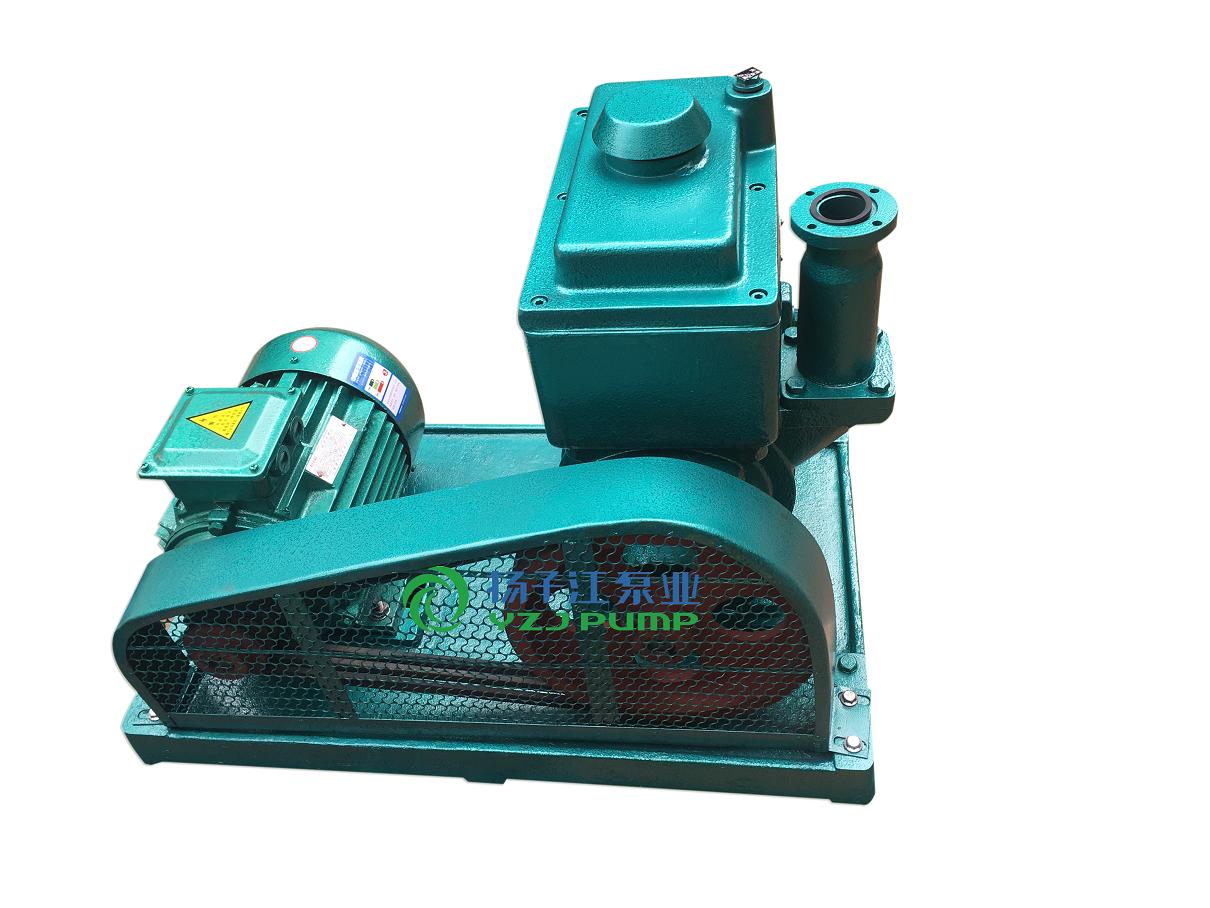

2X型真空泵|旋片真空泵
1、在環境溫度5℃～40℃范圍內，進氣口壓強小于10托的條件下，允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。
2、進氣口連續敝通大氣運轉不得超過3分鐘．
3、不適用于抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體，以及含氧過高的、爆炸性的、有毒的氣體。
目錄
2X型真空泵用途及使用范圍
2X型真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空。該泵的技術參數6×10-2pa。根據用戶使用情況，可配備真空增壓泵，將該泵做為前級泵，由于增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。該泵適用于冶金、化工、電光源真空、真空鍍膜、食品包裝、醫藥、吸塑、電子、干燥等領域使用。
2X型真空泵產品特點
l、2X型真空泵是抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等。
2、2X型真空泵在環境溫度5℃～40℃范圍內，進氣口壓強小于10托的條件下，允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。
3、2X型真空泵進氣口連續敝通大氣運轉不得超過3分鐘．
4、2X型真空泵不適用于抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體，以及含氧過高的、爆炸性的、有毒的氣體。
操作須知
1、查看油位。油位應在油標中心，油位過低，對排氣閥不能密封，影響真空度；油位過高，會引起起動時噴油。運轉前，先將三角帶脫下，將電機轉向校正后，再起動，以免噴油。運轉時，油位略有升高，屬正常現象。油量不足時，采用l號真空泵油，從加油孔加入。油需經過濾，以免雜物進入，堵塞油孔。
2、2X型真空泵泵口如裝接電磁閥，應與泵同時動作．
3、2X型真空泵開始起動時，應先點動起動按鈕一、二次，以使泵腔內的油壓至油箱內，然后再正式起動運轉。
4、環境溫度較高時，油溫升高，粘度下降，飽和蒸汽增大，會引起極限真空下降，應加強通風散熱。
5、檢查泵的極限真空，應采用壓縮式水銀真空計。真空計應與泵口直接接通，運轉30分鐘內，將達到極限真空。
6、2X型真空泵停泵前應先關閉吸氣口處閥門，與真空系統隔絕，然后停泵。
7、帶有氣鎮閥的泵如在抽吸氣體中含有較多的可凝性蒸汽時，要打開氣鎮閥
技術參數
|
型號
抽氣速度（L/S） |
2X-2
|
2X-4A
|
2X-8A
|
2X-8
|
2X-15A
|
2X-15
|
2X-30
|
2X-70
|
||
|
2
|
4
|
8
|
15
|
30
|
70
|
|||||
|
極限真空
|
關氣鎮
開氣鎮 |
Pa(Torr)
|
6×10-2(≤5×10-4)110
|
|||||||
|
6×10-1(5×10-3)
|
(≤1×10)
|
|||||||||
|
電動機功率(KW)
|
0.37
|
0.55
|
1.1
|
1.5
|
3
|
5.5
|
||||
|
溫升（℃）
|
≤40
|
|||||||||
|
進氣口徑
|
18
|
25
|
40
|
40
|
65
|
80
|
||||
|
轉速(r/min)
|
450
|
590
|
450
|
420
|
||||||
|
用油量(L)
|
0.7
|
1.0
|
2.0
|
2.8
|
3.0
|
4.2
|
||||
|
噪聲dB(A)
|
68
|
≤68
|
≤70
|
≤75
|
≤78(～70)
|
≤80(～75)
|
||||
|
外形尺寸
|
56×31×39
|
56×34×37
|
79×43×54
|
79×53×54
|
78×50×56
|
91×65×70
|
||||
|
適用電磁閥型號
|
DDC-JQ25
|
DDC-JQ40
|
DDC-JQ65
|
DDC-JQ80
|
||||||
|
重量
|
58
|
55
|
80
|
110
|
232
|
330
|
||||
|
冷卻方式
|
自然冷卻
|
水冷
|
自然冷
|
水冷
|
||||||
|
冷卻水量(L/min)
|
-
|
＞0.5
|
-
|
＞0.8
|
＞1
|
＞2
|
||||
維護和保養
1、保持2X型真空泵的清潔，防止雜物進入泵內。
2、每周一次檢查油的污染情況，換油之前，2X型皮帶旋片真空泵必須先運轉30分鐘，使油變稀，然后停泵，從放油孔放油，再敝開進氣口運轉1-2分鐘，此時可從吸氣口緩·漫加入少量清潔油，以更換油腔內存油。
3、油中不可混入柴油、汽油等其它飽和蒸汽壓較大的油類，以免降低極限真空。拆洗泵內零件時，一般用紗布擦拭即可，當必須清洗時，可用汽油擦洗，但必須烘干后方可裝配。
4、如果2X型真空泵長期擱置不用，應將油放盡并清洗泵，然后注入新油．
5、2X型真空泵進氣口的過濾網應保持清潔，以免抽氣速度下降。
訂貨須知
一、①真空泵產品名稱與型號②真空泵口徑③真空泵揚程④真空泵流量⑤真空泵電機功率（KW）⑥真空泵轉速（r/min）⑦真空泵壓〔V〕⑧真空泵吸程⑨真空泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的真空泵產品型號，請按真空泵型號直接向揚子江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們揚子江泵業的技術專家為您審核把關。
