SZB型水環式真空泵
目錄

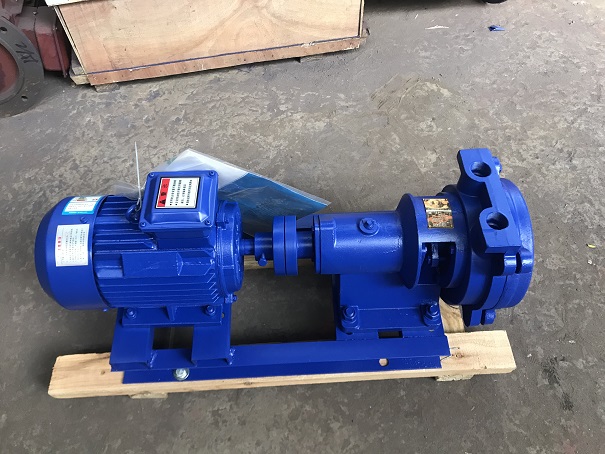

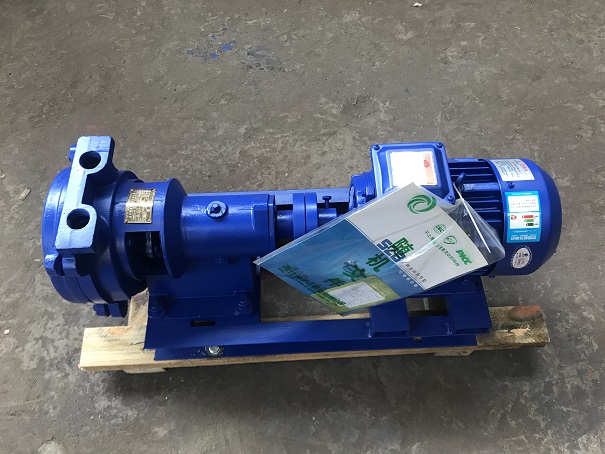

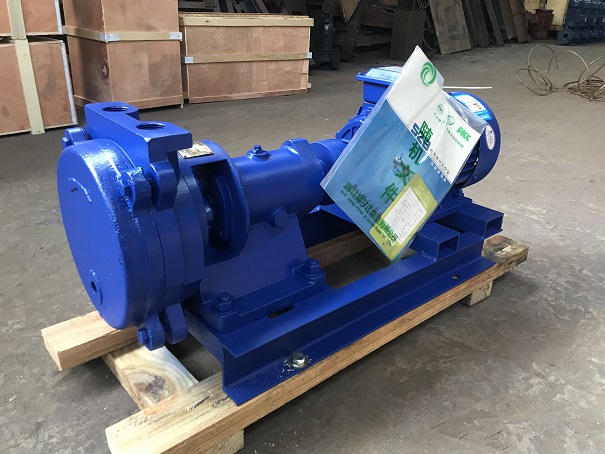

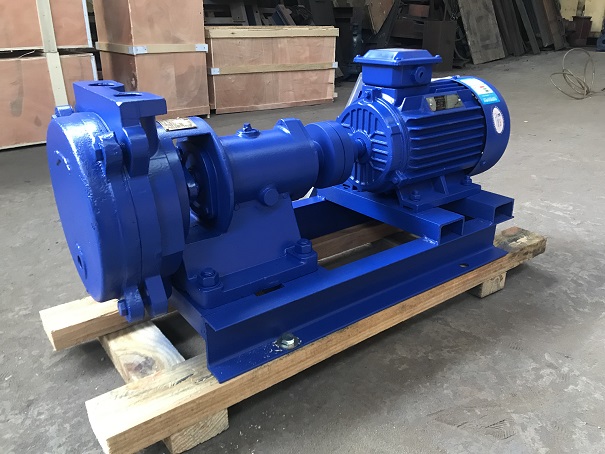

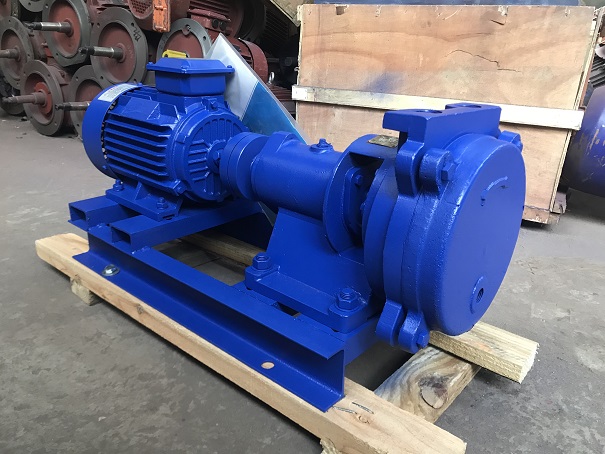

SZB型水環式真空泵產品概述
SZB型真空泵是懸壁式水環真空泵，可供抽吸空氣或其它無腐蝕性，不溶于水，不含固體顆粒的氣體，低吸入壓力為-0.086MPa。被廣泛用于機械、石油、化工、制藥、食品等工業及其它領域，特別適合寺做大型水泵引水用。
SZB型水環式真空泵技術參數
| 型號 |
抽氣量 (m3/min) |
極限真空(MPa) | 電機功率 | 泵轉速(r/min) | 吸入口徑 | 排出口徑 | 供水量(L/min) |
泵重 (包括電機) (kg) |
|
| 大氣量 |
吸入壓力 為-0.07MPa |
||||||||
| SZB-4 | 0.33 | 0.24(4L/S) | -0.086 | 1.5 | 1400 | G1" | G1" | 8 | 95 |
| SZB-8 | 0.64 | 0.48(8L/S) | -0.086 | 2.2 | 1420 | G1" | G1" | 10 | 105 |
注:
1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ，葉輪與側蓋的間隙大小而變化，葉輪與側蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小
2、表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%；④大氣壓力0.1013MPa
3、表內性能偏差不超過5%
SZB型水環式真空泵結構圖
SZB型水環式真空泵安裝尺寸
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
Y |
Z |
W |
R |
Q |
P |
O |
X |
配用電機 |
|
SZB-4 |
755 |
504.5 |
313 |
175.5 |
122 |
390 |
640 |
125 |
310 |
360 |
120 |
135 |
274 |
155 |
187 |
359 |
55 |
121 |
145 |
Y90L-4-1.5KW |
|
SZB-8 |
780 |
523 |
313 |
208 |
139 |
393 |
660 |
133 |
345 |
385 |
120 |
135 |
274 |
155 |
187 |
369 |
55 |
121 |
145 |
Y100L1-4-2.2KW |
SZB水環真空泵訂貨須知
一、①SZB水環真空泵產品名稱與型號②SZB水環真空泵口徑③SZB水環真空泵揚程④SZB水環真空泵流量⑤SZB水環真空泵電機功率（KW）⑥SZB水環真空泵轉速（r/min）⑦SZB水環真空泵壓〔V〕⑧SZB水環真空泵吸程⑨SZB水環真空泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SZB水環真空泵產品型號，請按SZB水環真空泵型號直接向揚子江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們揚子江泵業的技術專家為您審核把關。
