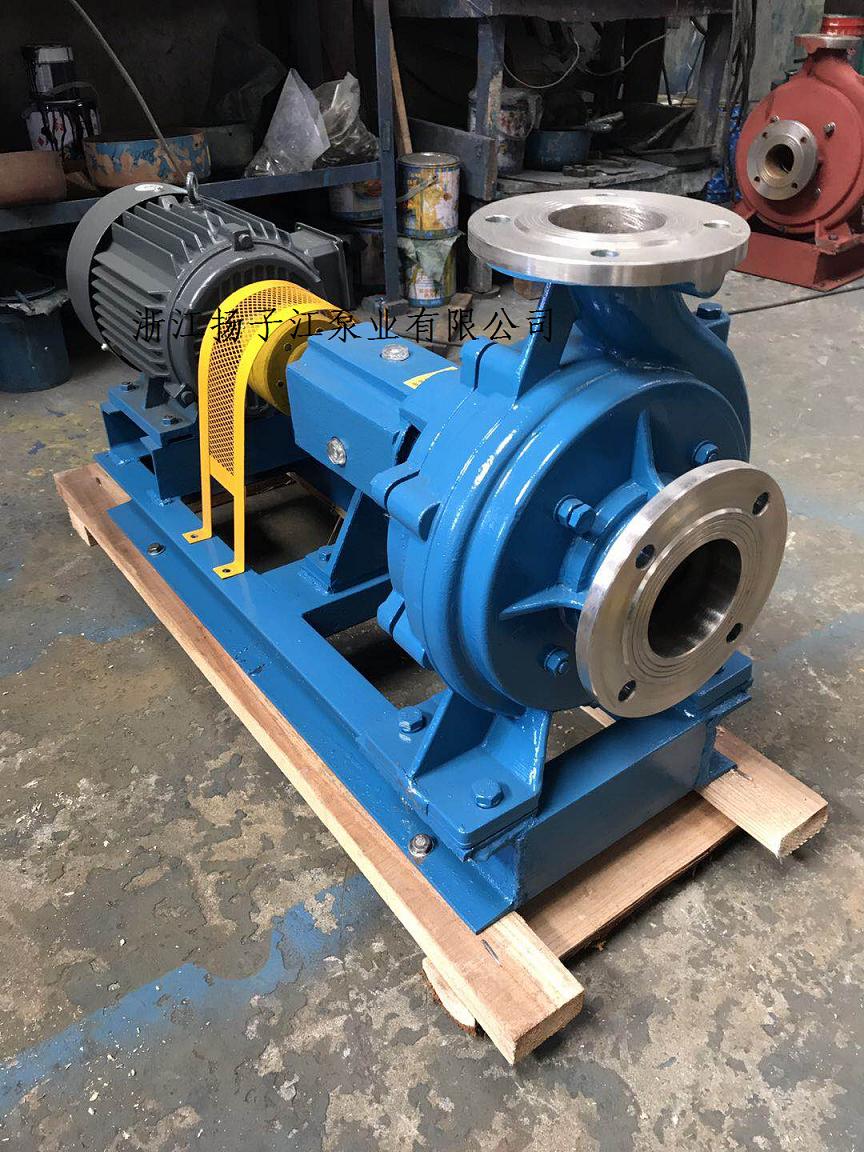

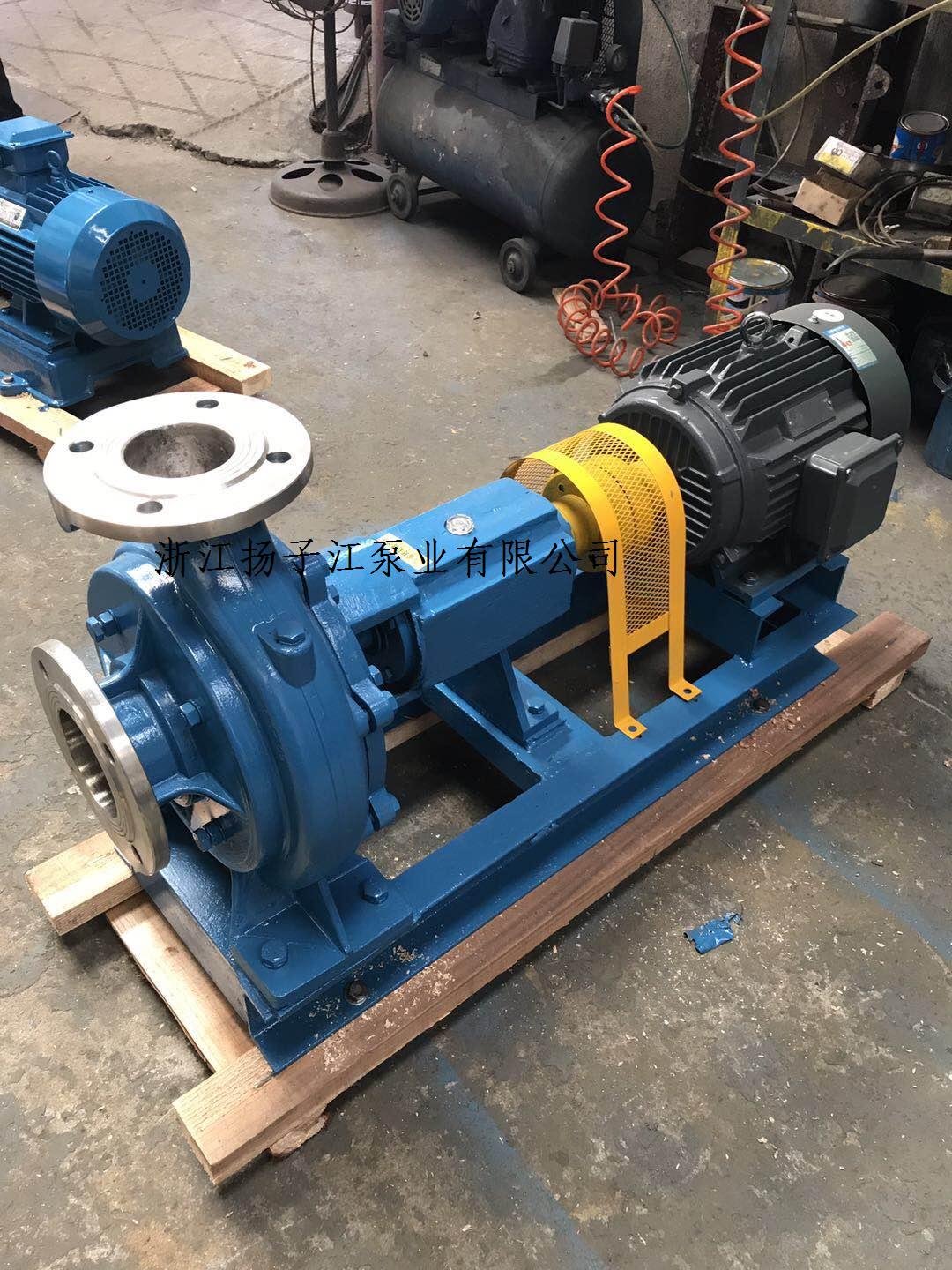

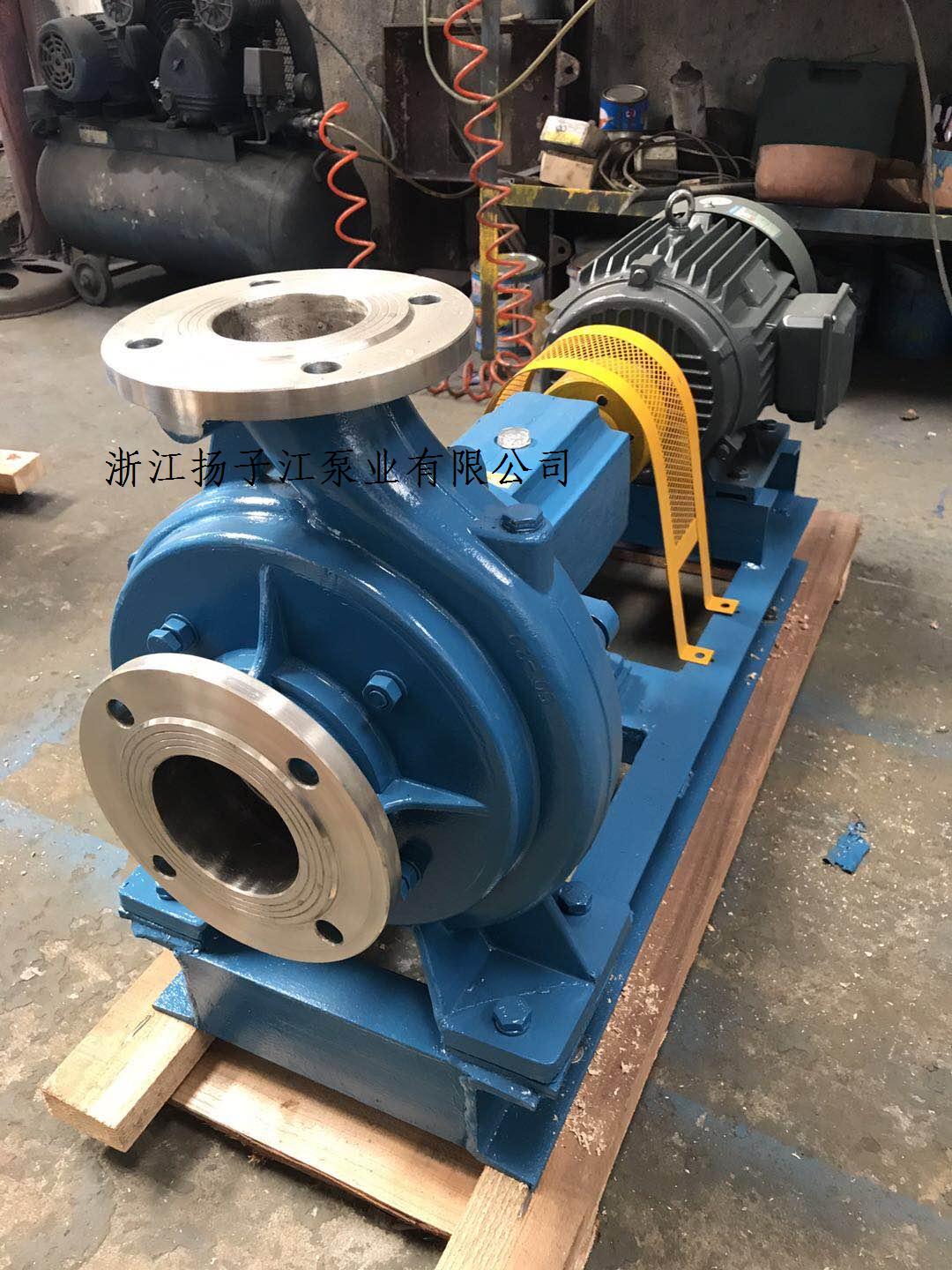

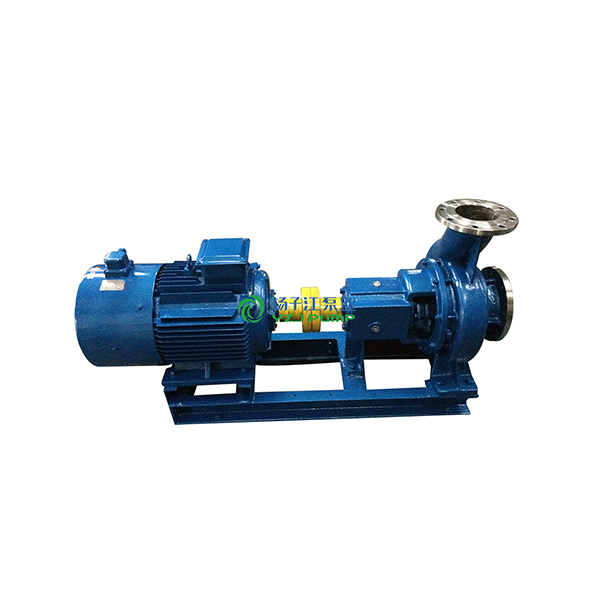

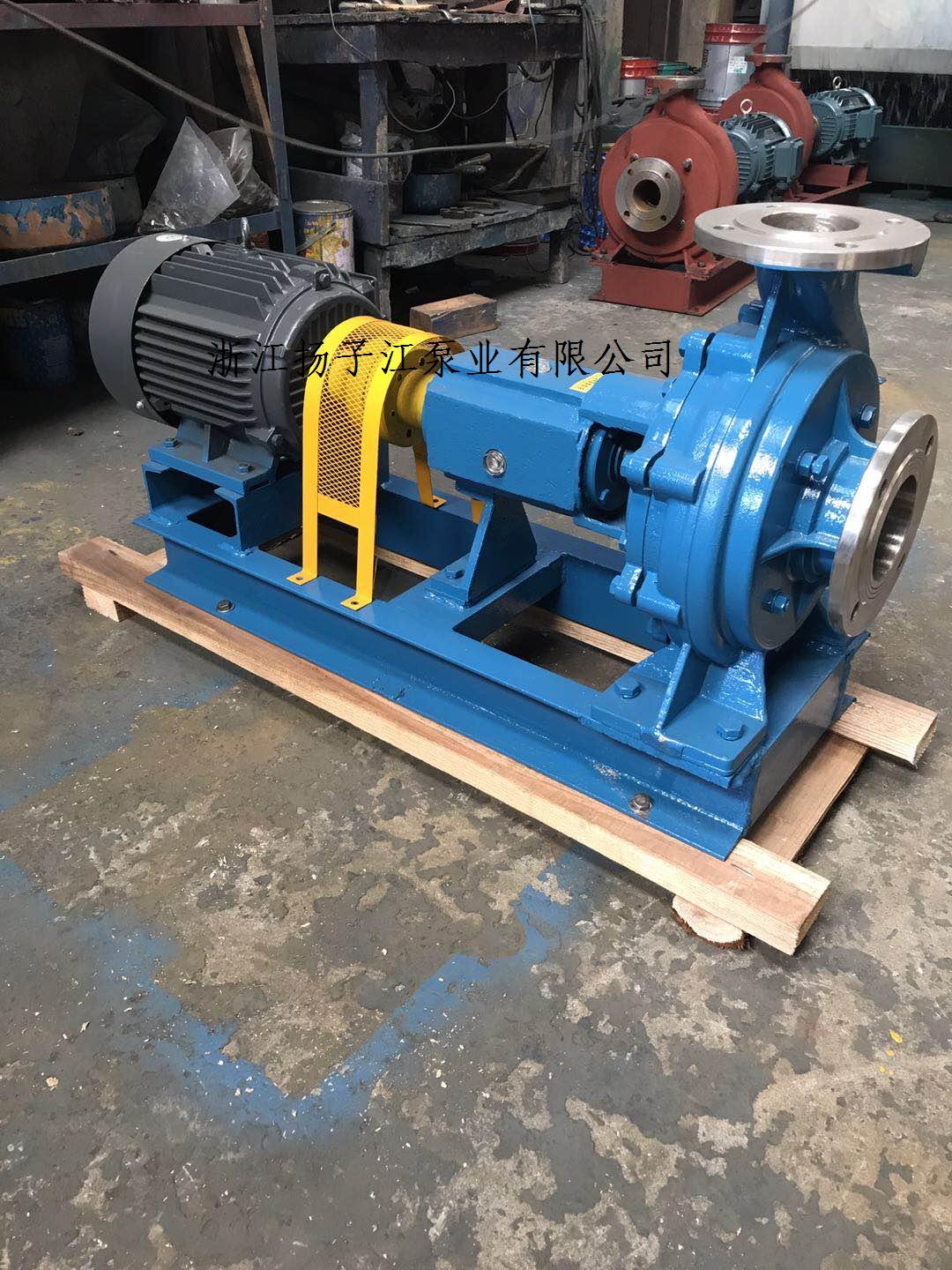

XWJ變頻無堵塞不銹鋼紙漿泵|防爆低濃漿泵
目錄
無堵塞紙漿泵概述
XWJ型無堵塞泵是一種新型、節能型紙漿泵,經實際使用,具有高效、無或少泄露、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面:采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精度軸承(D級精度)及優質軸材料等。XWJ型紙漿泵可廣泛適用于輕工、造紙行業中溫度低于110℃,濃度低于6%漿料的輸送,同時也可用于工業和城市給水、排水等場合。
無堵塞紙漿泵型號意義
無堵塞紙漿泵結構簡介
1、XWJ型紙漿泵為單級單吸懸臂式結構，主要由泵體、葉輪、泵蓋、耐磨板及懸架部件組成；
2、從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向（中間）排出；
3、泵為后開門結構，維修時可不必拆卸進出管路；
4、泵軸有兩個高精度滾動軸承支撐，采用稀油潤滑（20＃機油）；
5、軸封采用機械密封或填料兩種形式；
6、耐磨板與葉輪前側間隙可通過調節螺桿進行調節，
7、泵和電機有柱銷聯軸器直聯傳動。
無堵塞紙漿泵產品參數
|
型號 |
流量 |
揚程 |
轉速 |
配套電機型號及功率 |
|
|
80XWJ25-12.5 |
|
25 |
12.5 |
1450 |
Y100L1-4/2.2 |
|
A |
20 |
10 |
Y90L-4/1.5 | ||
|
80XWJ25-20 |
|
25 |
20 |
Y100L2-4/3 | |
|
A |
20 |
16 |
Y100L1-4/2.2 | ||
|
100XWJ50-20 |
|
50 |
20 |
Y132S-4/5.5 | |
|
A |
45 |
18 |
Y112M-4/4 | ||
|
B |
40 |
16 |
Y112M-4/4 | ||
|
100XWJ50-32 |
|
50 |
32 |
Y160M-4/11 | |
|
A |
40 |
26 |
Y132S-4/5.5 | ||
|
125XWJ100-20 |
|
100 |
20 |
Y160M-4/11 | |
|
A |
90 |
18 |
Y132M-4/7.5 | ||
|
B |
80 |
16 |
Y132M-4/7.5 | ||
|
125XWJ100-32 |
|
100 |
32 |
Y160L-4/15 | |
|
A |
90 |
28 |
Y160M-4/11 | ||
|
B |
80 |
26 |
Y160M-4/11 | ||
|
150XWJ200-20 |
|
200 |
20 |
Y180M-4/18.5 | |
|
A |
180 |
18 |
Y160L-4/15 | ||
|
B |
160 |
16 |
Y160M-4/11 | ||
|
150XWJ200-32 |
|
200 |
32 |
Y200L-4/30 | |
|
A |
187 |
28 |
Y180L-4/22 | ||
|
B |
170 |
24 |
Y180M-4/18.5 | ||
|
200XWJ400-20 |
|
400 |
20 |
Y225S-4/37 | |
|
A |
380 |
18 |
Y220L-4/30 | ||
|
B |
340 |
15 |
Y180L-4/22 | ||
|
200XWJ400-32 |
|
400 |
32 |
Y250M-4/55 | |
|
A |
375 |
28 |
Y225M-4/45 | ||
|
B |
340 |
24 |
Y225S-4/37 | ||
無堵塞紙漿泵使用說明
1、泵起動前，應按以下要求進行檢査；
1.1、各螺栓是否己緊固；軸承室內是否已注入稀油(油位高為油標中心處)；
1.2、聯軸器同軸度是否小于等于小Φ0.3mm,同時用手轉動聯軸器應感覺輕松均勻；
1.3、電機轉向是否正確；
1.4、進口閥門是否全開；
1.5、出口閥門是否關閉；
1.6、密封水閥門是否開啟；密封水壓力要求：工作壓力加上(0.3~0.5)kgf/c㎡
2、啟動電機至額定轉速后，緩慢打開出口閥門至額定工況要求(以電機運行電流為額定值的80%。為宜)。
3、泵在運行過程中，應注意泵的運轉穩定性及密封水的冷卻、沖洗情況。
4、當泵運行一段時間或揚程有所下降時，應注意調整葉輪前側間隙，調節方法如下：
先松開各緊固螺母，將方頭調節螺桿(見結構圖)按逆時針轉動至耐磨板與葉輪前側相碰為止，然后再按順時針將方頭調節螺桿退回至1/2圈〈此時其間隙為0.8~1mm)，后擰緊各螺母。
5、泵停止運轉時，應先關閉出口閥門，然后再關閉電機電源等。
6、當泵需停用一段時間時，應排盡泵內積液，以便下次使用。
