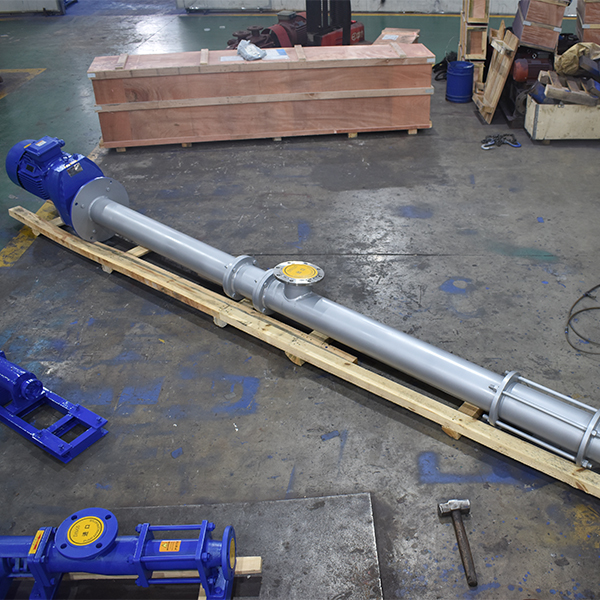

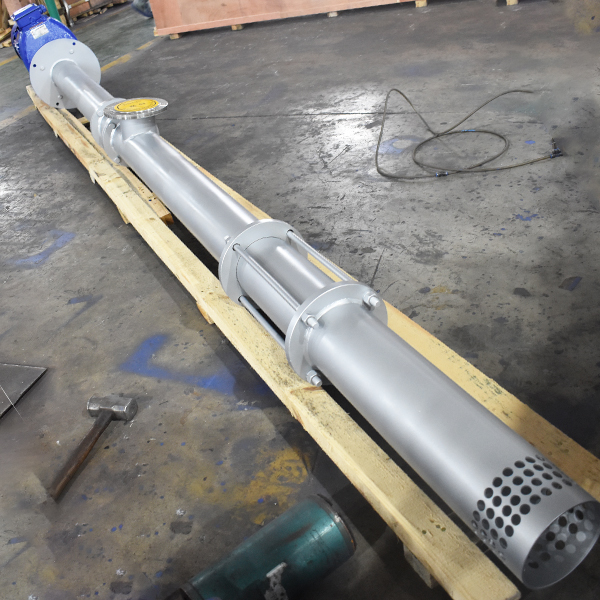

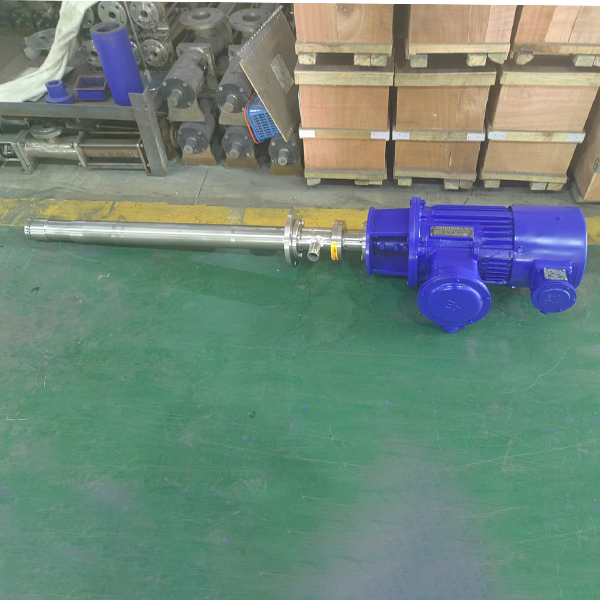

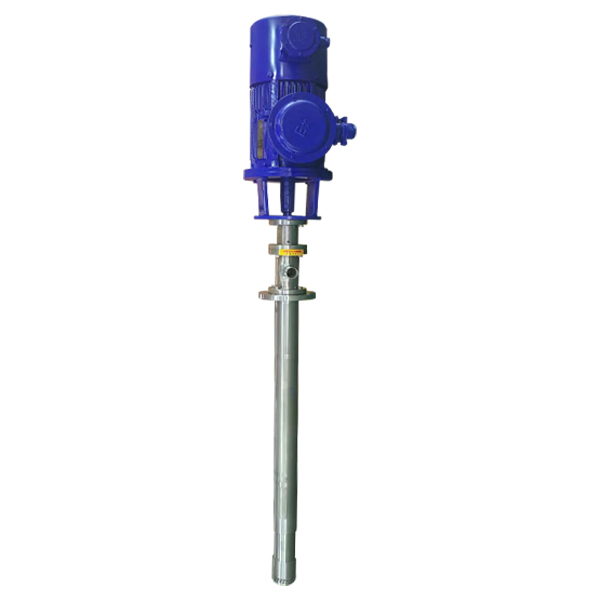

LG型立式單螺桿泵
品牌：揚子江
型號：LG
材質：不銹鋼
驅動方式：電動
用途：化工、石油、食品、醫藥等行業中
目錄
LG立式單螺桿泵產品概述：
立式螺桿泵是結合立式離心泵的技術2008年成功開發的一種安裝立式電機，泵腔直接插入液體中抽取液體輸送出去。改寫了螺桿泵泵腔直接插入液體中輸送食品衛生流體及粘稠化工、化學介質。是食品、化工、制藥、冶金等流域的優質泵型。
LG立式單螺桿泵特點：
1、結構先進，性能優越：改變傳統高壓平衡技術，采用主、從桿的軸向力低壓平衡裝置，受力平衡均勻，螺桿不變形，運行可靠穩定，無脈動，噪音低；
2、設計，密封可靠：泵采用機械密封形式，密封腔壓力與吸入壓力相通，同時結構設計上對密封充分冷卻循環，保證密封效果，無泄漏；
3、優化改進，外形美觀：改變傳統的進、出口的位置，使得進出口分布在泵兩側并成一條直線，外形美觀，同時在設計上進行創新，在用戶現場不用改變管線就可實現進出口的互換；
4、泵芯組件，方便維修和配件更換：泵結構簡單緊湊，泵芯總成采用組件式結構，可整體取出，便于維護、修理；
5、安全閥組件，保護產品安全：產品所配安全閥可以瞬間保護泵，防過載，但不能作為管道的溢流閥使用；
6、進出口多種組合形式，方便現場管道連接；
7、螺桿泵可以直接插入液體中，輸送食品流體和粘稠一的可靠性比臥式螺桿泵高。
8、在額定揚程內都可以正常工作，不會像離心泵有超電流的現象。
LG立式單螺桿泵技術選型表:
|
號
|
轉數
（r/min） |
流量
（m3/h） |
壓力
（Mpa） |
揚程
m |
電機
功率 （kw） |
必需汽
蝕余量 （m） |
進口法
蘭通徑 （mm） |
出口法
蘭通徑 （mm） |
允許顆
粒直徑 （mm） |
允許纖
維長度 （mm） |
|
LG10-1
|
960
|
0.1
|
0.6
|
60
|
0.55
|
4
|
Dg25
|
Dg25
|
0.8
|
15
|
|
LG10-2
|
960
|
0.1
|
1.2
|
120
|
0.55
|
4
|
Dg25
|
Dg25
|
0.8
|
15
|
|
LG13-1
|
960
|
0.4
|
0.6
|
60
|
0.55
|
4
|
Dg25
|
Dg25
|
0.8
|
15
|
|
LG13-2
|
960
|
0.4
|
1.2
|
120
|
0.55
|
4
|
Dg25
|
Dg25
|
0.8
|
15
|
|
LG15-1
|
960
|
0.8
|
0.6
|
60
|
0.75
|
4
|
Dg25
|
Dg25
|
1
|
20
|
|
LG15-2
|
960
|
0.8
|
1.2
|
120
|
0.75
|
4
|
Dg25
|
Dg25
|
1
|
20
|
|
LG20-1
|
960
|
1.2
|
0.6
|
60
|
0.75
|
4
|
Dg25
|
Dg25
|
1.5
|
25
|
|
LG20-2
|
960
|
1.2
|
1.2
|
120
|
1.1
|
4
|
Dg25
|
Dg25
|
1.5
|
25
|
|
LG25-1
|
960
|
2
|
0.6
|
60
|
1.5
|
4
|
Dg32
|
Dg25
|
2
|
30
|
|
LG25-2
|
960
|
2
|
1.2
|
120
|
2.2
|
4
|
Dg32
|
Dg25
|
2
|
30
|
|
LG30-1
|
960
|
5
|
0.6
|
60
|
2.2
|
4
|
Dg50
|
Dg40
|
2.5
|
35
|
|
LG30-2
|
960
|
5
|
1.2
|
120
|
3.0
|
4
|
Dg50
|
Dg40
|
2.5
|
35
|
|
LG35-1
|
960
|
8
|
0.6
|
60
|
3.0
|
4
|
Dg65
|
Dg50
|
3
|
40
|
|
LG35-2
|
960
|
8
|
1.2
|
120
|
4.0
|
4
|
Dg65
|
Dg50
|
3
|
40
|
|
LG40-1
|
960
|
12
|
0.6
|
60
|
4.0
|
4
|
Dg80
|
Dg65
|
3.8
|
45
|
|
LG40-2
|
960
|
12
|
1.2
|
120
|
5.5
|
4
|
Dg80
|
Dg65
|
3.8
|
45
|
|
LG50-1
|
960
|
20
|
0.6
|
60
|
5.5
|
4．5
|
Dg100
|
Dg80
|
5
|
50
|
|
LG50-2
|
960
|
20
|
1.2
|
120
|
7.5
|
4．5
|
Dg100
|
Dg80
|
5
|
50
|
|
LG60-1
|
960
|
30
|
0.6
|
60
|
11
|
5
|
Dg125
|
Dg100
|
6
|
60
|
|
LG60-2
|
960
|
30
|
1.2
|
120
|
15
|
5
|
Dg125
|
Dg100
|
6
|
60
|
|
LG70-1
|
720
|
45
|
0.6
|
60
|
11
|
5
|
Dg150
|
Dg125
|
8
|
70
|
|
LG70-2
|
720
|
45
|
1.2
|
120
|
15
|
5
|
Dg150
|
Dg125
|
8
|
70
|
|
LG85-1
|
720
|
65
|
0.6
|
60
|
15
|
5
|
Dg150
|
Dg150
|
10
|
80
|
|
LG85-2
|
720
|
65
|
1.2
|
120
|
18.5
|
5
|
Dg150
|
Dg150
|
10
|
80
|
|
LG105-1
|
720
|
145
|
0.6
|
60
|
22
|
5
|
Dg200
|
Dg200
|
15
|
110
|
|
LG105-2
|
720
|
145
|
1.2
|
120
|
30
|
5
|
Dg200
|
Dg200
|
15
|
110
|
|
LG135-1
|
720
|
350
|
0.6
|
60
|
37
|
5
|
Dg250
|
Dg250
|
20
|
150
|
|
LG135-2
|
720
|
350
|
1.2
|
120
|
45
|
5
|
Dg250
|
Dg250
|
20
|
150
|
立式螺桿泵工作原理
是單螺桿式輸運泵，它的主要工作部件是偏心螺旋體的螺桿（稱轉子）和內表面呈雙線螺旋面的螺桿襯套（稱定子）。其工作原理是當電動機帶動泵軸轉動時，螺桿一方面繞本身的軸線旋轉，另一方面它又沿襯套內表面滾動，于是形成泵的密封腔室。螺桿每轉一周，密封腔內的液體向前推進一個螺距，隨著螺桿的連續轉動，液體螺旋形方式從一個密封腔壓向另一個密封腔，zui后擠出泵體。螺桿泵是一種新型的輸送液體的機械，具有結構簡單、工作安全可靠、使用維修方便、出液連續均勻、壓力穩定等優點。
常見故障和處理方法：
|
故障 |
產生原因 |
排出方法 |
|
泵不能起動 |
l、新泵轉、定子配合過緊 2、電壓、電流太氏 3、介質粘度過高 |
1、用工具人力幫助轉動幾圈 2、檢查、調整 3、稀釋料液 |
|
泵不出液 |
1、旋轉方向不對 2、吸入管路有問題 3、介質粘度過高 4、轉、定子損壞或傳動部件損壞 5、泵內導物堵塞 |
1、調整方向 2、檢查泄漏，打開進出口閥門 3、稀釋料液 4、檢查更換 5、排除更換
|
|
流量達不到 |
1、管路泄漏 2、閥門未全部打開或局部堵塞 3、轉速太低 4、轉、定子磨損 |
1、檢查修理管路 2、打開全部閥門、排除堵塞物 3、調整轉速 4、更換損另件
|
|
壓力達不到 |
l、轉子、定子磨損 |
1、更換轉、定子 |
|
電機過熱 |
1、電機故障 2、出口壓力過高，電機超載 3、定子燒壞或粘在轉子上 |
1、檢查電機、電壓、電流、電頻 2、檢查楊程，開足出口閥門，排除阻塞 3、更換損壞件
|
|
流量壓力急劇下降 |
1、管道突然堵塞或泄漏 2、定子磨損惡劣 3、液體粘度突然改變 4、電壓突然下降
|
參照以下幾項，逐項排除
|
|
軸密封處大量泄漏液體 |
1、軟填料磨損 2、機械密封損壞 |
1、壓緊或更換填料 2、修復或更換 |
