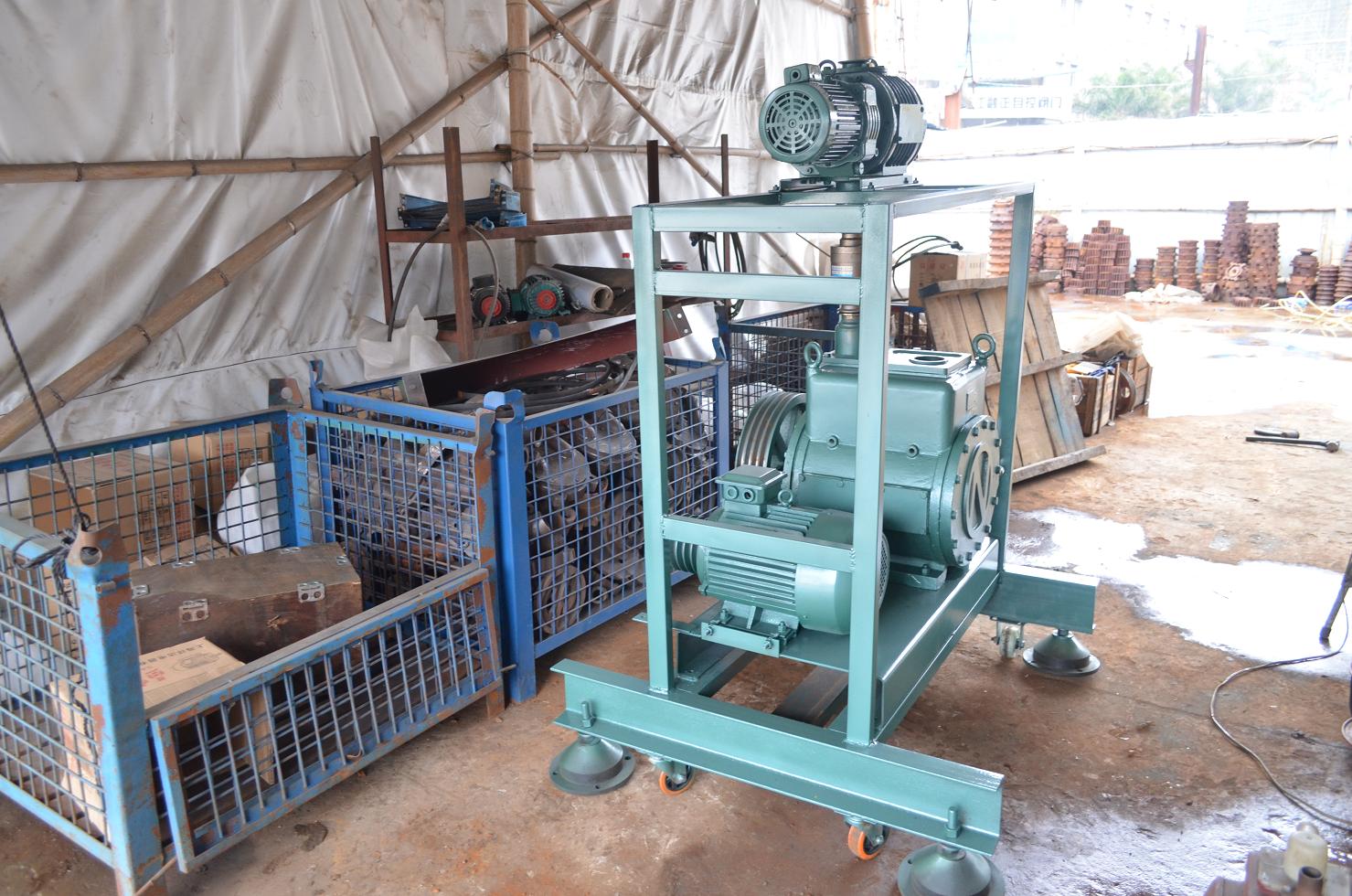

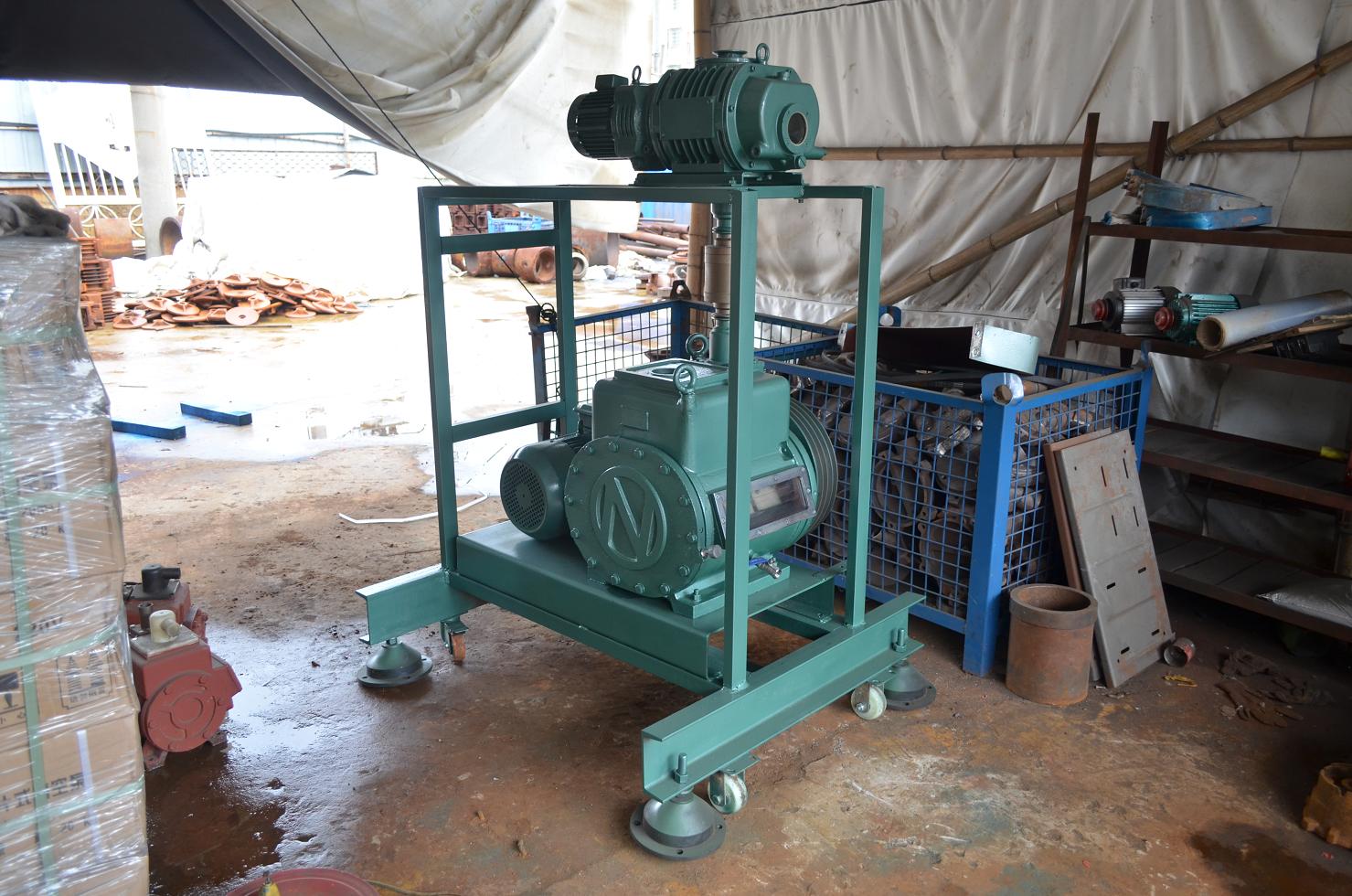

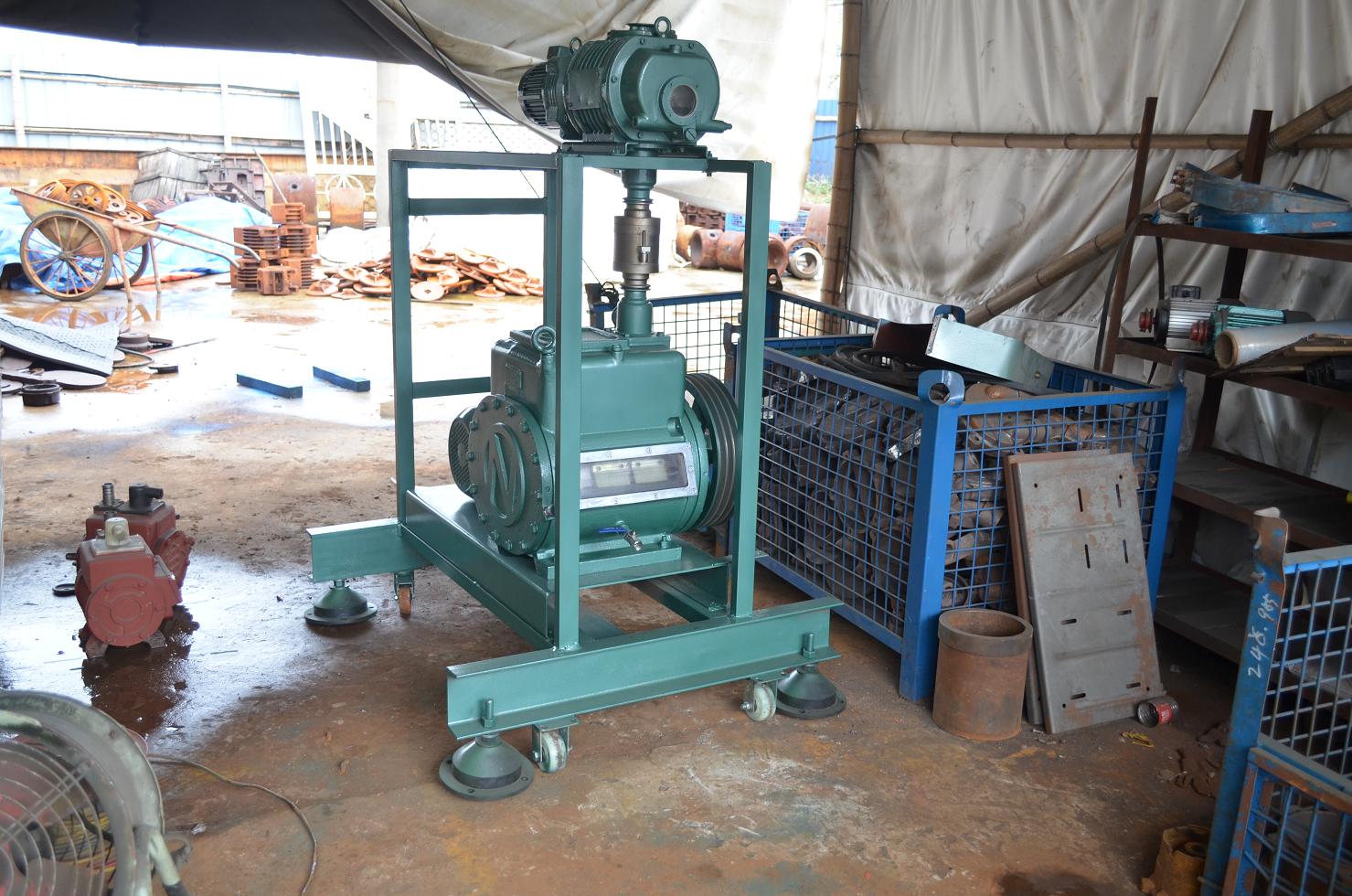

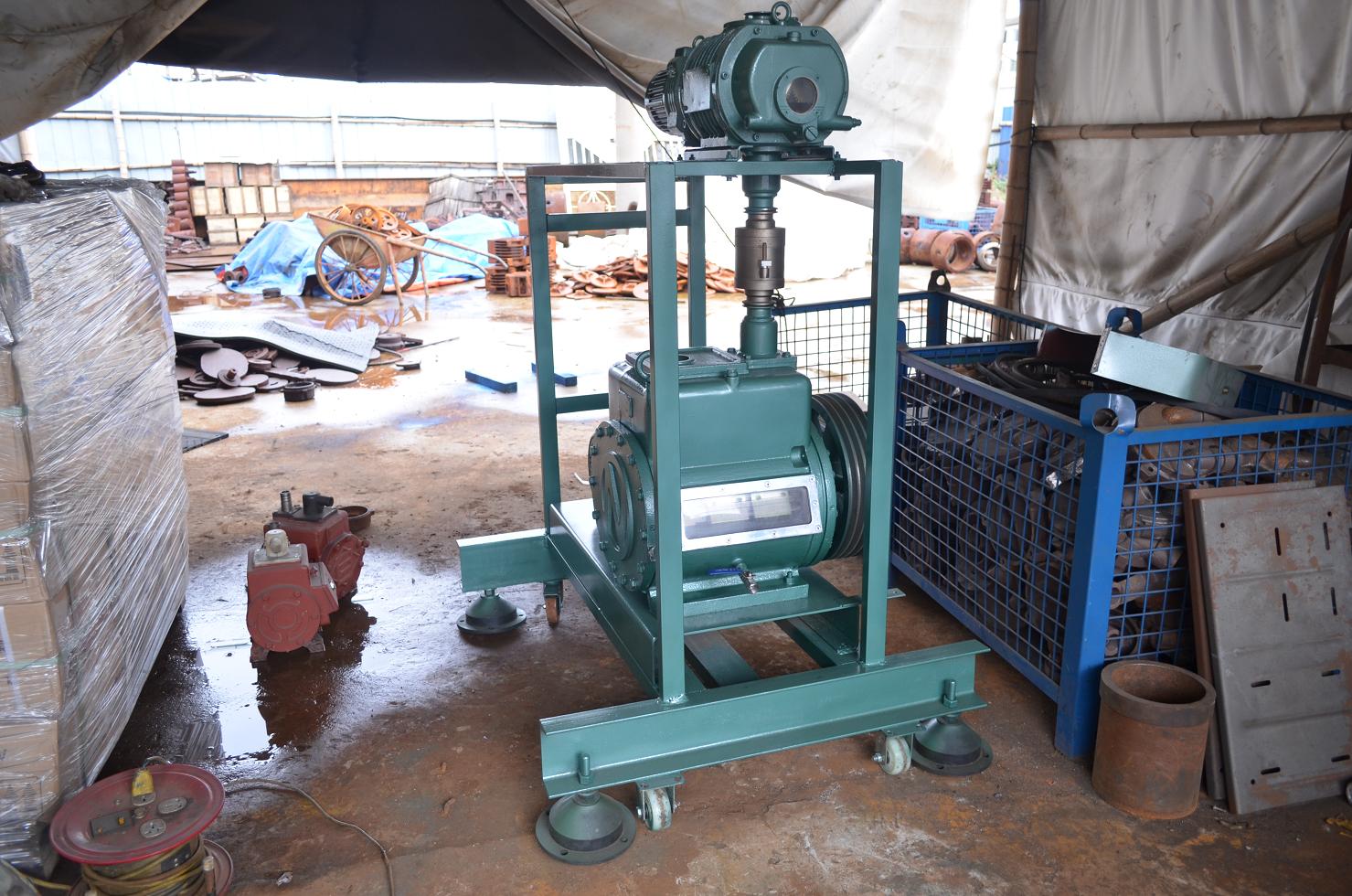

羅茨與旋片真空機組

JZJX系列羅茨旋片機組是由ZJ型羅茨泵做為主抽泵，單級或雙級旋片泵做為前級泵組成的抽氣機組。該機組具有真空度高，抽速范圍廣等特點，它較適用于抽除干燥、潔凈的氣體。當帶有氣鎮裝置時，也可以抽除含少量水蒸汽的氣體。該系列機組已廣泛應用于冶金、化工、輕工、石油、醫藥、印染、電器、電真空、半導體、食品、原子能、紡織等行業。

說明書下載真空泵系列實物圖標牌合格證產品視頻

下一個[ZKJ真空箱機組]上一個：[羅茨泵-水環泵機組]

羅茨與旋片真空機組概述

JZJX系列羅茨旋片真空機組是由ZJ型羅茨泵做為主抽泵，單級或雙級旋片泵做為前級泵的低、高真空獲得設備，整套機組安置在一個機架上，配以管道、閥門和電器操作控制箱，除小二個規格外，還配有冷卻水管系統機組結構緊湊、使用方便。在2X型旋片真空度達到極限時抽氣速率不斷降低，ZJ羅茨真空泵能使機組在極限真空時保持相對大的抽氣速率.JZJX系列羅茨旋片真空機組真空度高，可持續工作，噪音低。
　
為了提高羅茨旋片真空機組的抽氣性能，達到較高的極限真空和改善在低入口壓力時的抽速特性及對大型真空機組配用較小規格的前極泵，羅茨旋片真空機組也有由二級羅茨真空泵串聯的三級機組。
　　
根據被抽真空系統的大小及氣體狀態，羅茨旋片真空機組各泵之間的名義抽速之比一般在4∶1至10∶1之間，前者適用于較大真空系統及長時間在較低入口壓力或極限真空情況下工作。本系列羅茨旋片真空機組為了防止前級旋片真空泵停機返油，在前級管道上裝有電磁放氣閥，其動作與前級旋片真空泵的電機聯動。

二、JZJX系列羅茨旋片真空機組的使用范圍：

JZJX系列羅茨旋片真空機組適用于抽吸空氣及其它無可凝性、無腐蝕性的氣體，廣泛應用于需要大抽速和需要獲得低、高真空的各種真空系統。例如：真空冶煉、鋼液脫氣、真空燒結、大型空間模擬試驗中的動態真空的獲得，電力電容器、變壓器真空浸漬處理，日光燈管、燈泡自動生產線上的排氣，保溫瓶膽的連續排氣，真空鍍膜設備中的預抽，鎂還原過程中的抽氣，單晶硅提煉過程中的除氣等等。

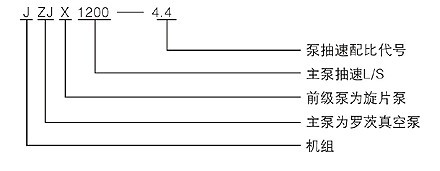

三、JZJX系列羅茨旋片真空機組的型號表示方法：

羅茨與旋片真空機組技術參數

機組型號	泵型號			抽氣速率(L/S)	極限壓力		進氣口徑(mm)	電機功率(kw)
	主泵	前級泵			極限壓力			主泵	前級泵
	主泵	Ⅰ	Ⅱ		Pa	Torr		主泵	Ⅰ	Ⅱ
JZPX70-4	ZJP70	2x15	-	70	2x10-2	1.5x10-4	80	1.1	2.2	-
JZPX150-5	ZJP150	2x30A	-	150	2x10-2	1.5x10-4	100	2.2	3	-
JZPX300-4	ZJP300	2x70A	-	300	2x10-2	1.5x10-4	150	4	5.5	-
JZPX300-7	ZJP300	2x30A	-	300	2x10-2	1.5x10-4	150	4	3	-
JZPX600-8	ZJP-600	2x70A	-	600	2x10-2	1.5x10-4	200	7.5	5.5	-
JZPX150-42	ZJP1500	ZJP30	2x15	150	1x10-2	7.5x10-5	100	2.2	0.75	2.2
JZPX300-42	ZJP300	ZJP70	2x30A	300	1x10-2	7.5x10-5	150	4	1.1	3
JZPX300-44	ZJP300	ZJP70	2x15	300	1x10-2	7.5x10-5	150	4	1.1	2.2
JZPX600-42	ZJP600	ZJP150	2x70A	600	1x10-2	7.5x10-5	200	7.5	2.2	5.5
JZPX600-45	ZJPP600	ZJP150	2x30A	600	1x10-2	7.5x10-5	200	7.5	2.2	3
JZPX1200-44	ZJP1200A	ZJP300	2x70A	1200	1x10-2	7.5x10-5	250	11	4	5.5
