FY不銹鋼液下泵選型特點及液下泵使用注意事項
時間：2019/7/1 來源：浙江揚子江泵業有限公司
FY不銹鋼液下泵廣泛用于化工，石油行業，食品，冶金，紙廠，機械，精細化工，染料，飲料，儀表，輕工，紡織，環保，水處理，醫藥，污水工程，水處理，醫院等各行各業。根據不同液下深度定制符合的液下泵。FY不銹鋼液下泵根據國際標準設計研發生產的長軸式液下自吸泵，進口端插入液體中，在抽桶工況下可替代不銹鋼自吸泵，殼體、主管等過流部件全部使用不銹鋼材質燒結模壓而成，耐腐蝕性能好、機械強度大、不氧化、無毒素分解、耐磨性能好。適用于化工，石油行業，食品，冶金，紙廠，機械，精細化工，染料，飲料，儀表，輕工，紡織，環保，水處理，醫藥，污水工程，水處理，醫院等各行各業。
不銹鋼液下泵
FY不銹鋼液下泵產品特點
1．泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
2．取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。
3．采用了獨特的離心式雙平衡葉輪，供輸送不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。
FY不銹鋼液下泵技術選型
|
型 號 |
出口直徑 mm |
流量 |
揚程 m |
轉速 r/min |
功率(kw) |
液下長度（mm) |
||
|
m3/h |
L/s |
軸功率 |
電機功率 |
|||||
|
25FY-16 |
25 |
3.6 |
1 |
16 |
2900 |
0.713 |
1.5 |
500
至
3000 |
|
25FY-16A |
25 |
3.27 |
0.91 |
13 |
2900 |
0.713 |
1.5 |
|
|
25FY-25 |
25 |
3.6 |
1 |
25 |
2900 |
1.16 |
2.2 |
|
|
25FY-2 |
25 |
3.27 |
0.91 |
20 |
2900 |
1.16 |
2.2 |
|
|
25FY-41 |
25 |
3.6 |
1 |
41 |
2900 |
2.51 |
4 |
|
|
25FY-41A |
25 |
3.27 |
0.91 |
33 |
2900 |
2.51 |
3 |
|
|
40FY-16 |
32 |
7.2 |
2 |
16 |
2900 |
0.78 |
2.2 |
|
|
40FY-16A |
32 |
6.55 |
1.82 |
13 |
2900 |
0.78 |
1.5 |
|
|
40FY-26 |
32 |
7.2 |
2 |
26 |
2900 |
1.45 |
3 |
|
|
40FY-26A |
32 |
6.55 |
1.82 |
21 |
2900 |
1.45 |
3 |
|
|
40FY-40 |
32 |
7.2 |
2 |
40 |
2900 |
2.53 |
5.5 |
|
|
40FY-40A |
32 |
6.55 |
1.82 |
32 |
2900 |
2.53 |
5.5 |
|
|
50FY-16 |
40 |
14.4 |
4 |
16 |
2900 |
1.18 |
3 |
|
|
50FY-16A |
40 |
13.1 |
3.64 |
13 |
2900 |
1.18 |
3 |
|
|
50FY-25 |
40 |
14.4 |
4 |
25 |
2900 |
1.96 |
4 |
|
|
50FY-2 |
40 |
13.1 |
3.64 |
20 |
2900 |
1.96 |
3 |
|
|
50FY-40 |
40 |
14.4 |
4 |
40 |
2900 |
3.73 |
7.5 |
|
|
50FY-40A |
40 |
13.1 |
3.61 |
33 |
2900 |
3.73 |
5.5 |
|
|
65FY-16 |
50 |
28.8 |
8 |
16 |
2900 |
2.16 |
4 |
|
|
65FY-16A |
50 |
26.2 |
7.28 |
13 |
2900 |
2.16 |
3 |
|
|
65FY-25 |
50 |
28.8 |
8 |
25 |
2900 |
3.56 |
5.5 |
|
|
65FY-2 |
50 |
26.2 |
7.28 |
21 |
2900 |
3.56 |
5.5 |
|
|
65FY-40 |
50 |
28.8 |
8 |
40 |
2900 |
6.04 |
11 |
|
|
65FY-40A |
50 |
26.2 |
7.28 |
33 |
2900 |
6.04 |
11 |
|
|
80FY-15 |
65 |
54 |
15 |
15 |
2900 |
3.34 |
7.5 |
|
|
80FY-1 |
65 |
49.1 |
13.65 |
12 |
2900 |
3.34 |
7.5 |
|
|
80FY-24 |
65 |
54 |
15 |
24 |
2900 |
5.43 |
11 |
|
|
80FY-24A |
65 |
49.1 |
13.65 |
20 |
2900 |
5.43 |
11 |
|
|
80FY-38 |
65 |
54 |
15 |
38 |
2900 |
9.64 |
18.5 |
|
|
80FY-38A |
65 |
49.1 |
13.65 |
31 |
2900 |
9.64 |
15 |
|
|
100FY-23 |
80 |
100.8 |
28 |
23 |
2900 |
9.25 |
18.5 |
|
|
100FY-23A |
80 |
91.8 |
25.5 |
18 |
2900 |
9.25 |
15 |
|
|
100FY-37 |
80 |
100.8 |
28 |
37 |
2900 |
14.73 |
22 |
|
|
100FY-37A |
80 |
91.8 |
25.5 |
31 |
2900 |
14.73 |
22 |
|

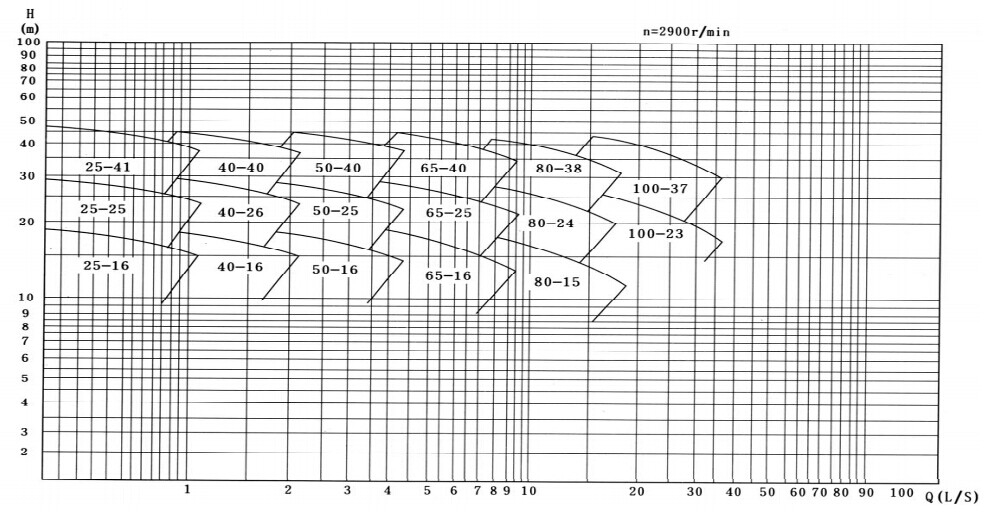

FY不銹鋼耐腐蝕液下泵曲線圖
不銹鋼液下泵曲線圖
FY不銹鋼液下泵使用注意事項
拆卸與裝配
1、如更換或檢查葉輪，可關閉出閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。
2、將底板垂直在固定的支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
3、更換流動軸承則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取也軸套體。
4、裝配與拆卸的次序相反，注意軸上配件的同心度。
安裝、使用、維修
1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬摩擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，上下聯軸器外圓左右差數不得超過0.1mm，聯軸器端面間隙保持1～2.5mm。
3、泵的吸入口到容器底部之間距離為吸入口徑的2～3倍。泵體與器壁距離應大于口徑的2.5倍。
4、泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥，接通冷卻水管。
7、超動電機，慢慢開啟出口管閘閥到需要的位置，投入正常運轉。
8、經常檢查泵與電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
