磁力泵零部件結構圖分析
時間：2014/11/24 來源：浙江揚子江泵業有限公司

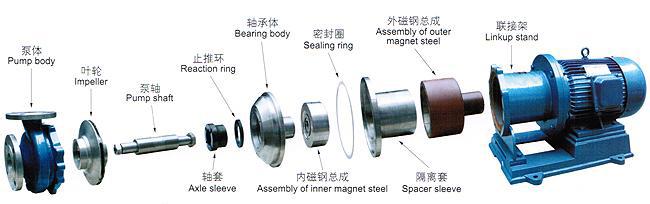

磁力泵由哪些零部件組成的呢？今天為大家簡單介紹一下磁力泵組成的零部件，僅供大家參考，以下是詳細內容:

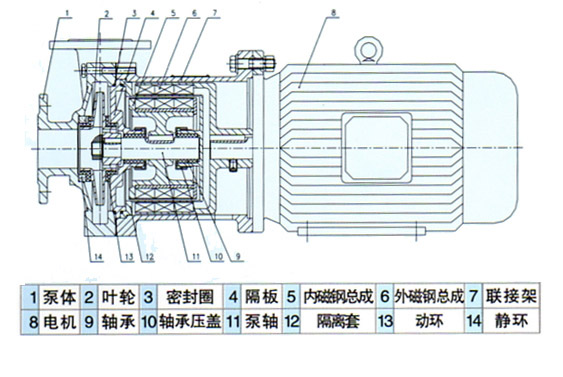

氟塑料磁力泵結構圖

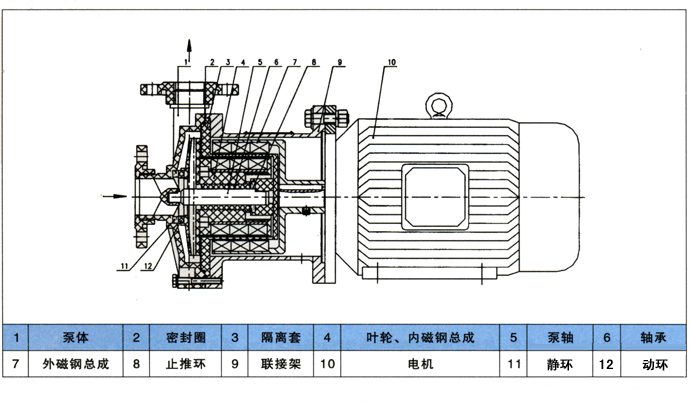

CQF磁力泵結構圖

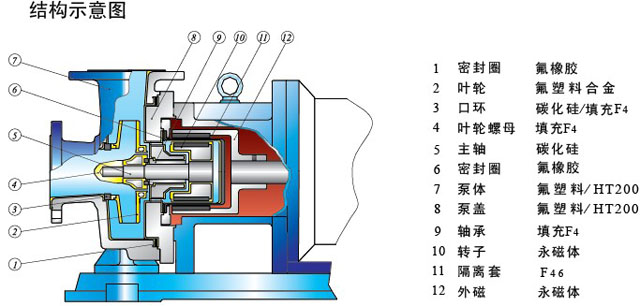

CQB磁力泵結構圖
CQBG高溫磁力泵結構圖
CQ磁力泵結構圖
MT-HTP高溫磁力泵結構圖
1、殼體部分：由泵體、泵蓋等組成，它承受泵的全部工作壓力；泵體葉輪水力形式符合API685標準，是磁力泵水力性能的主要表征零部件，其功能是強迫液體旋轉，從而將原動機的機械能轉換成液體能量。
2、轉子部分：分為泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。
泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。
驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。
3、連接部分：由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件。滑動軸承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。
4、傳動部分：泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。
5、內、外轉子：內、外轉子配套使用，共同形成磁力泵的磁傳動部件。
6、隔離套：隔離套是能徹底實現磁力泵完全無泄漏這一有點的唯一零件。
由于泵軸與介質接觸，因此材料要求是耐腐蝕性，加工精度高，強度高或通過熱處理方法增加材料的強度。
